Стартер Cherie Amulet

Поломка или неправильная работа стартера в автомобиле Чери Амулет возникают из-за превышения срока эксплуатации, неправильного обслуживания или заводского брака. Большую часть проблем можно устранить самостоятельно, но бывают случаи, когда требуется полная замена детали. Перед этим нужно сделать диагностику и выявить причины поломки.

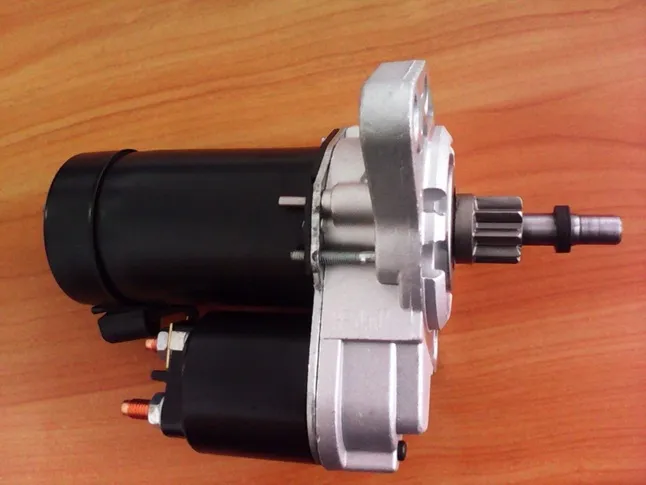

В заводской комплектации на Чери Амулет ставится стартер классической конструкции – четырехполюсный электродвигатель постоянного тока с возбуждением от постоянных магнитов соединен с планетарным редуктором и тяговым реле. Он питается от аккумулятора 60 А*ч, длительность кратковременного режима работы – до 10 сек.

Стартер

Виды поломок:

  • Устройство не заводится, не происходит его включение. Возможные причины – выход из строя предохранителя, поломка тягового реле, неисправность в электрических цепях (обрыв или короткое замыкание).
  • Во время работы есть повторяющиеся звуки. Это происходит из-за ослабления контактов, разряжен аккумулятор или неисправна обмотка тягового реле.
  • Есть включение, но не крутит якорь, либо это происходит медленно. Причины – разряжен аккумулятор, есть грязь в коллекторе, износ щеток, короткое замыкание в обмотках.
  • Устройство включено, якорь вращается, но маховик не крутится. Проблемы в креплениях к картеру сцепления, есть пробуксовка муфты, поломка рычага, неисправность буферной пружины или поводкового кольца.
  • Не срабатывает выключение после запуска двигателя. Поломка муфты свободного хода, контакты в тяговом реле «спеклись».

Самостоятельно можно проверить степень разрядки аккумулятора, надежность контактных соединений. Если есть опыт работы и инструмент – можно снять устройство, разобрать и визуально найти проблему.

Как устранить неисправности

Перед снятием стартера нужно проверить перемещение муфты. Шестерня должна легко вращаться в направлении движения якоря. Обратного хода не должно быть. Для проверки работы нужно «минус» аккумулятора закрепить на корпусе стартера, а «плюс» – к управляющему проводу тягового реле. При нормальной работе устройства муфта привода будет выдвигаться. Если этого не произошло, нужно менять тяговое реле.

Стартер

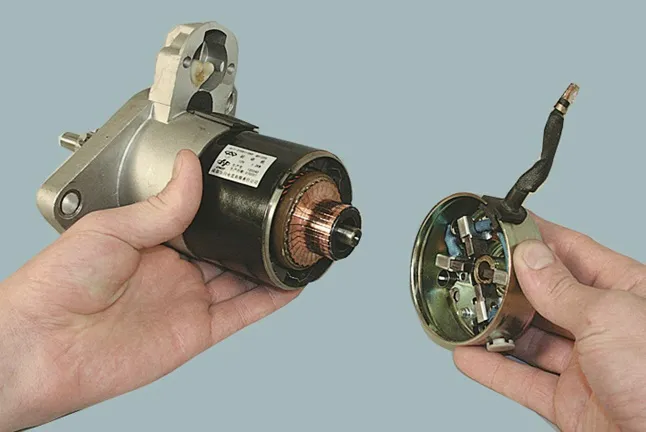

Варианты ремонта стартера Чери Амулет:

  • Демонтаж. Элементы стартера не должны деформироваться во время его выполнения. Соблюдать последовательность действий.
  • Проверка движения щеток. Если их высота менее 7 мм, нужна замена.
  • Втулка на задней крышке не должна быть изношена, отсутствуют внешние дефекты. Если они есть, замена крышки со втулкой.
  • Осмотр ротора. Если на поверхности коллектора есть явные шероховатости, или слюда выходит за его пределы, нужна проточка на токарном станке и шлифовка мелкозернистой шкуркой. Допустимая норма биения коллектора – 0,05 мм.
  • Незначительные повреждения шестерни вала ротора удаляется мелкозернистой шкуркой. Если есть забоины и сколы – нужна замена.
  • Проверка обмотки якоря на наличие короткого замыкания. На тестере показания электрического сопротивления стремятся к бесконечности.
  • Осмотр солнечной шестерни. Часто требуется заменить опорную втулку.

Во время эксплуатации запрещается смазка муфты привода. Ее можно только очистить от грязи и пыли. Но используемые средства не должны убирать заводскую смазку.

Альтернативные модели стартеров и комплектующие

В заводской комплектации на Чери Амулет устанавливают модели стартеров A15 или A11, зависят от модели машины. Артикулы для A15 – 3708110BA, 3708110. Для моделей A11 – 3708110EA, 3708110AD, 3708110. Цена на новый стартер – от 4800 руб. В разборке он будет дешевле, в зависимости от состояния – 1500-3000 руб. Для ремонта можно купить комплектующие – втягивающее реле (3000 руб.), болт крепления (110 руб.), теплозащитный экран.

В таблице приведены модели и артикулы стартеров и комплектующих, подходящих для Чери Амулет:

НаименованиеАртикулЦена, руб.
СтартерATS ATSCS294
JP 1190300700
4230
2425
ВтулкаHans Pries 101 941 466
Dello 303010155113
42
37
Щеточный узелIka 771871
Unipoint SH-3503
767
437
Втягивающее релеISKRA 2108-3708805
Tesla Technics TT76176
Wai 66-8326
Mitsubishi MD 618543
AS-PL SS5002
729
889
943
768
726

Для полной замены можно подобрать стартер с Golf 3, с тремя отверстиями. Нужно выбирать малый. Также подходит модель Asimco QDJ1201, но для двигателя SQR480. Щеточный узел можно обставить от Mitsubishi (133341). От Lanos последний элемент не подходит, он не обеспечит хороший контакт. Втягивающее реле на два болта – Krauf SSM3049BA.

Можно установить щеточный узел от ВАЗ 2108 чебоксарской сборки. Втягивающее реле подходит от Opel Vectra B. При покупке старых и восстановленных комплектующих нужно проверить их качество. Обычно на такой товар предоставляется гарантия до одного месяца. Поэтому установку и проверку работоспособности нужно сделать как можно быстрее.

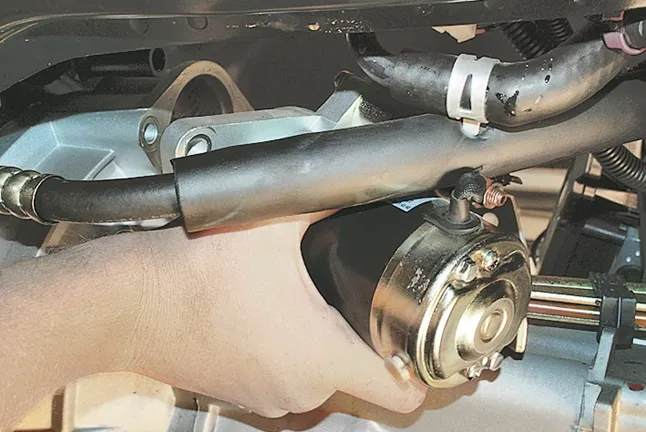

Самостоятельная замена стартера

Перед установкой нового стартера нужно демонтировать старый согласно схеме от производителя. Для этого понадобятся ключи «на 13» и «на 16». Во время выполнения работ двигатель заглушен, используются средства индивидуальной защиты – рабочие перчатки, защитные очки. Демонтаж лучше всего делать в отапливаемом помещении, оптимальная температура воздуха – +18-20°С.

Стартер

Порядок выполнения работ.

  • Отжать специальный фиксатор на поверхности крышки.
  • Демонтаж колодки управляющего провода.
  • С гайки крепления снимается защитный колпачок, ключом «на 13» откручивается гайка.
  • Снять провод с тягового реле.
  • Отвернуть гайку провода «массы», убрать со шпильки провод.
  • Снять гайки крепления стартера.

После этого устройство можно окончательно демонтировать. Если в процессе выполнения работ возникнут трудности с отвертыванием гаек, что бывает у автомобилей с большим пробегом, можно применить универсальную смазку. При полной замене стартера старый не выбрасывают, он может послужить «донором» для ремонта нового.
