Стартер Audi 100 C4

Автомобили Ауди славятся своим качеством, особенно модель 100 в кузове C4. Однако, поломки имеют место, это может быть неисправность ходовой или банальная усталость. Одна из деталей, которая требует периодического ремонта или замены – это стартер.

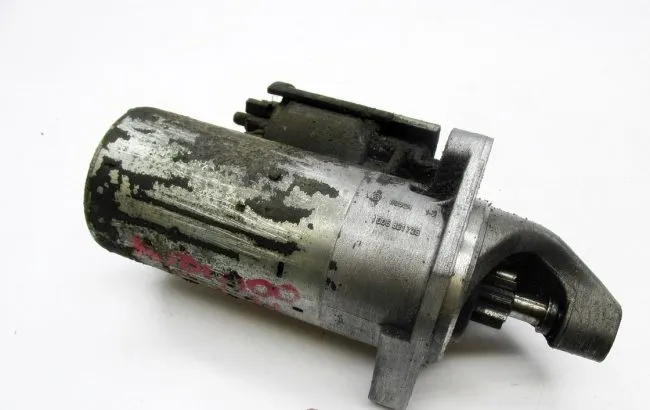

Стартер

Прежде чем, пытаться что-либо отремонтировать, необходимо изучить принцип действия устройства. Это нужно для понимания того, с чем предстоит иметь дело. Принципиальная схема работы блока такова.

  • После проворачивания ключа, подается питание и напитываются обмотки втягивающего реле.
  • Происходит втягивание якоря в середину устройства с параллельным сжатием возвратной пружины.
  • Шток пластины контактов приходит в движение, затем замыкаются контакты втягивающего реле и мотор стартера запускается.
  • Одновременно с началом вращения, подается вперед бендикс, шестерня которого зацепляется с маховиком ДВС и движок заводится.
  • После старта, обгонная муфта и бендикс отводятся назад, благодаря возвратной пружине и становятся в исходную позицию.
  • Отбрасывается ключ, и цепь обесточивается.

Расстройство узла возможно, ввиду подверженности механическому износу и неправильной эксплуатации — является самой частой бедой автомобилистов.

Далее представлены основные типы поломок устройства и возможные методы их устранения.

Возможные поломки и методы их устранения

Богатое разнообразие поломок автомобильного стартера можно разделить на два типа:

  • механические причины;
  • электрические причины.

Зависимо от рода неисправности различается метод ее устранения. Так, например, вовремя сбоев проводки, замена самого узла не поможет, а станет только лишней тратой денег. Для понимания сути того, откуда стоит начинать работы, необходимо знать какие поломки бывают и чем их лечить.

Механическая часть

Наличие поломок механического характера проявляется при отсутствии вращения коленвала во время работы стартера.

Если стартер «крутит», а мотор не запускается, необходимо проверить следующие узлы:

  • Обгонная муфта – механизм может пробуксовывать при сильном износе элементов, или неисправности рычага. Таким образом, конструкция может не выдвигаться к маховику, что вызывает холостое вращение, либо происходит проскальзывание механизма, которое приводит к тем же последствиям. Устраняется поломка во время переборки агрегата и замены деталей. Дополнительно желательно проверить жесткость буферной пружины и поводковое кольцо – эти детали могут стать косвенной причиной поломки.
  • Металлический скрежет при запуске – указывает на изношенный маховик или сбитые калибровки хода шестерни (механизм не дотягивает рабочий орган до полного соединения с маховиком). Устранение неполадки осуществляется после осмотра, через замену маховика, регулировку положения стартера или замены буферной пружины.

Вторая проблема встречается реже, но она более опасна – чревата возгоранием автомобиля.

Суть вопроса в том, что мотор завелся, но стартер продолжает крутить.

Список возможных причин.

  • Заело привод на якоре или заклинил рычаг.
  • Заело втягивающее реле.
  • Залипание контактной пары в тяговом реле.
  • Поломка обратной пружины замка зажигания.

При возникновении такой проблемы, требуется срочно откинуть плюсовую клемму аккумулятора.

Продолжать движение или совершать замыкание бортовой сети запрещено!

В качестве ремонта требуется снятие запчасти и ее переборка. Заклинившие детали подлежат разрабатыванию или замене.

Это лишь самые популярные проблемы. Полный список возможных неисправностей занимает не один десяток листов.

Электрическая часть

Поломка по части электрики проявляется в отсутствии прокручивания стартера или его медленном вращении.

Первым делом следует проверить цепь подвода напряжения:

  • Зарядка аккумулятора – слабая батарея может не выдать необходимый заряд.
  • Клеммные соединения проводки – плохой контакт первый враг адекватной работы.
  • Механические повреждения силовых кабелей – через поврежденную изоляцию может происходить утечка тока.
  • Подгорание контактной группы в замке зажигания – маленькая, хрупкая деталь, требующая аккуратного обращения.

При отсутствии видимых поломок, нужно демонтировать узел и выполнить его переборку. Основных причин всего три:

  • Зависшие или изношенные щетки коллектора – разработать или заменить (самая частая неприятность).
  • Неисправность тягового реле – только замена.
  • Износ коллектора якоря – полная замена якоря.

Причины поломок

Причин поломок аппарата совсем немного, ниже представлены основные:

  • попадание грязи в механизм;
  • естественный износ деталей (срок службы стартера от 70 до 200 тысяч км);
  • последствия удара или неграмотного ремонта;
  • подтягивание автомобиля стартером;
  • попадание воды в конструкцию (глубокая лужа, река, неправильная мойка).

Замена стартера своими руками

На просторах интернета имеется множество вопросов о том, где находится стартер Ауди 100 С4, а ответ прост – узел следует искать под генератором двигателя.

Процесс демонтажа происходит таким образом:

  • Автомобиль загоняется на смотровую яму.
  • Демонтируется генератор.

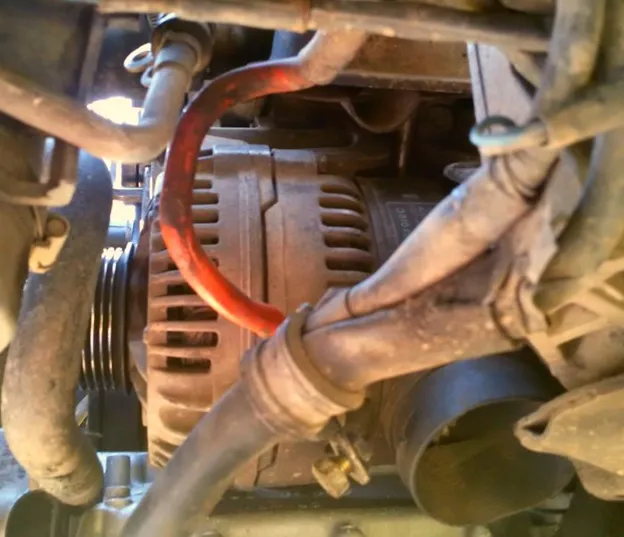

Ниже фото генератора:

Генератор

  • Отсоединяется проводка стартера.

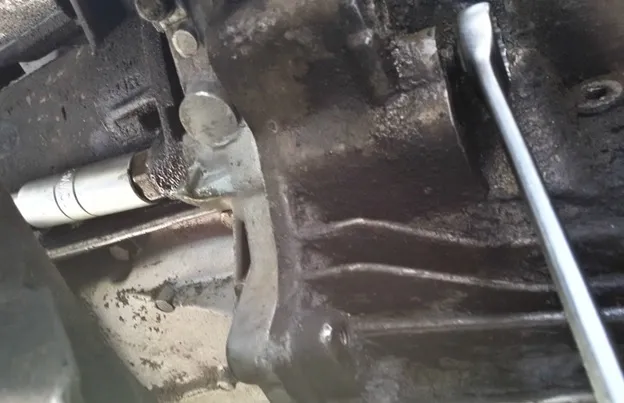

  • При помощи двух ключей на 16 отворачивается соединительная шпилька и болт, которые удерживают узел на своем месте.

Болты

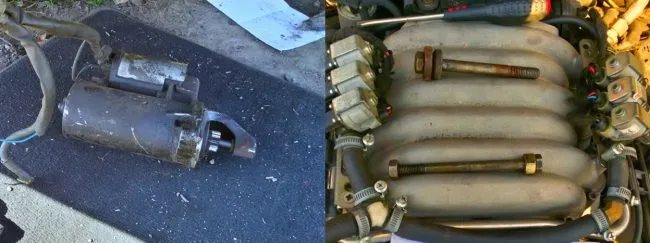

  • Агрегат аккуратно вынимается из посадочного места.

Стартер

Сборка конструкции происходит в обратной последовательности.

Виды аналогов и артикулы

Самыми популярными аналогами являются такие изделия:

  • Стартер ЗиТ – артикул 5742 3708, цена – 4000 рублей;
  • Стартер Прамо Искра – артикул 11131568, цена – 7300 рублей;
  • Стартер ЗМЗ – артикул 4063708000, цена – 5400 рублей;
  • Стартер Bosch – артикул 0001109063, цена – 8500 рублей;
  • Стартер Элтра – артикул 11131730, цена – 5000 рублей.

Вывод

Разобравшись с причинами поломки и возможностью ремонта, можно с чистой совестью приступать к замене или переборке пускового агрегата своего автомобиля.
