Предохранители Toyota Carina E

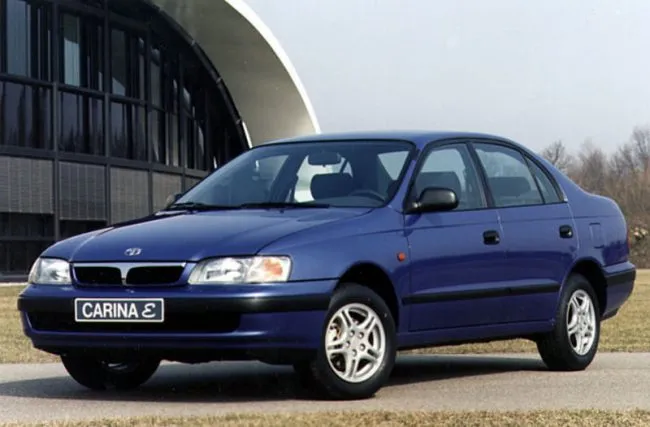

Toyota Carina E – это автомобиль, представляющий собой седан производства компании Тойота. Первые автомобили данной модели появились еще в 1970 году.

Впоследствии выпуск пережил семь поколений, каждое из которых подвергалось изменениям по отношению к предыдущему. Изначально Carina создавался как спортивный автомобиль под городские условия.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Авто

Блоки предохранителей и реле имеются практически в каждом автомобиле. Они необходимы для организации безопасной и бесперебойной работы электрических систем, которые, в свою очередь, обеспечивают работоспособность различных устройств в автомобиле.

Таким образом, предохранители и реле считаются одними из важных элементов в автомобиле Toyota Carina E, без которых он не мог бы нормально функционировать.

Тойота Карина содержит три блока предохранителей:

  • Основной блок. Находится в моторном отсеке под капотом.
  • Монтажный блок в салоне.
  • Дополнительный монтажный блок под приборной панелью.

Каждый из этих блоков содержит множество предохранителей. Элементы расположены в специальном порядке, и у каждого предохранителя есть свое обозначение, благодаря чему можно быстро найти нужный элемент.

Основной блок

Основной блок предохранителей и реле расположен под капотом автомобиля неподалеку от аккумулятора. Элементы данного агрегата отвечают за безопасную работу электрических систем, обеспечивающих важные функции автомобиля. Так, например, предохранители регулируют подачу топлива в насос, включают или отключают стеклоочистители.

Ниже представлена схема расположения предохранителей и реле в блоке, а также таблица, где приводится назначение основных элементов.

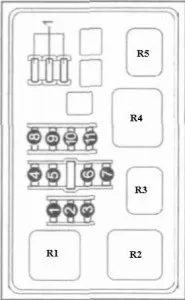

Схема расположения предохранителей и реле в блоке

ОбозначениеНазначение
1Обеспечение работы электронного блока управления мотором автомобиля
2Регулировка подачи звукового сигнала.
3Обеспечение работоспособности генератора.
4Освещение салона автомобиля, а также подсветка багажника, часов, приборной панели.
5,6Включение и выключение фар.
7Организация бесперебойной работы замка зажигания.
Реле
R1Работа топливного насоса.
R2Реле включения стартера.
R3Реле подачи звукового сигнала.

Также предохранители и реле данного блока отвечают за прикуриватель, обеспечивают подачу электричества на вентилятор и на печку.

Монтажный блок

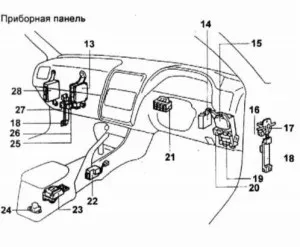

Основной монтажный блок находится в салоне автомобиля, и схема расположения элементов блока представляет собой следующее изображение.

Монтажный блок

Что касается назначения обозначенных номерами предохранителей и реле, то каждый элемент отвечает за следующее:

  1. Управление двигателем.
  2. Блокировка дверей.
  3. Обогрев передних и задних стекол.
  4. Держатель разъемов для дополнительных предохранителей или реле.

Также данный блок содержит предохранители и реле, обеспечивающие работу топливного насоса и регулирующие процесс замедления скорости автомобиля (в виде датчиков).

Дополнительный монтажный блок

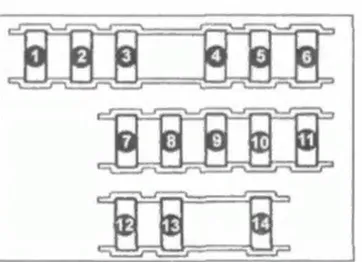

Данный агрегат находится под приборной панелью автомобиля Тойота Карина. Схема расположения предохранителей блока выглядит следующим образом:

Дополнительный монтажный блок

Что касается обозначения и назначения элементов, то они представлены в таблице ниже.

ОбозначениеНазначение
1Отвечает за работу блока управления двигателем. Например, благодаря данному предохранителю обеспечивается повышение оборотов на холостом ходу.
2Включает/выключает обогрев заднего стекла.
3Обеспечивает работу антиблокировочной системы для тормозов.
4Включает/выключает габариты автомобиля, подсвечивает номерной знак.
7Включает/выключает поворотные огни.

Также предохранители рассматриваемого блока отвечают за работоспособность стеклоочистителей и омывателей, организуют включение противотуманных фар, если это необходимо, а также обеспечивают работу стоп-сигнала и блокировку центрального замка.

Замена

Иногда возникают ситуации, когда требуется произвести замену предохранителей или реле в каком-либо из блоков автомобиля Тойота Карина. Несмотря на надежность японского транспортного средства, в электрической системе можете случиться сбой, из-за чего произойдет перегрев элемента, который отвечает за безопасность работы устройств автомобиля. Этим элементом и являются предохранители или реле.

Определить наличие неисправности в предохранителе можно только визуально, поэтому придется открыть блок и найти нужный элемент. Основные признаки наличия проблемы – потемнение корпуса и образование дефектов детали, представленных в виде разрывов соединения.

Перед тем, как проводить замену, стоит принять во внимание несколько советов:

  • Замену необходимо осуществлять пинцетом. И желательно, чтобы он был не металлическим и маленьким. Таким образом, это не только обеспечит безопасность того, кто заменяет деталь, но также сохранит целостность электрических систем и самого предохранителя.
  • Заменяемая деталь должна представлять собой аналог вышедшей из строя. Большинство автолюбителей возят с собой в автомобиле набор запасных предохранителей и реле. Определить, какой именно элемент необходим, поможет схема на крышке блока, а также нумерация предохранителей в самом агрегате.
  • Если проблема возникла в плавких предохранителях, то необходимо также учитывать, что неисправность может возникнуть и во вставках.

Для замены предохранителя потребуется, в первую очередь, отключить мотор автомобиля, а также аккумулятор для того, чтобы прекратить подачу электрического тока по сети. Как только эти действия будут выполнены, можно приступать к снятию крышки блока и непосредственной замене неисправного элемента.

В основном, процесс замены не вызывает никаких трудностей и осуществляется довольно быстро. Многие владельцы транспортных средств способны справиться с подобной задачей самостоятельно, что позволит сэкономить денежные средства. Однако если после того, как была произведена замена, никаких улучшений в работоспособности автомобиля не произошло, стоит обратиться в СТО за помощью профессионалов.

Тойота Карина E – автомобиль, заслуживший доверие большинства автолюбителей. Наличие трех блоков предохранителей и реле говорит о безопасной работе множества функций и устройств транспортного средства.
