Предохранители Skoda Octavia A7

С конца 2012 года модель Октавия А5 сменилась автомобилем с более привлекательной и яркой внешностью – Skoda Octavia A7. Все электрические цепи и электроприборы надежно защищены от возможных перегрузок при помощи специальных устройств – предохранителей, установленных в едином монтажном блоке.

У Октавии А7 таких блочных конструкций две, одна установлена под капотом автомобиля в моторном отсеке, а вторая в салоне машины на торпеде.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Авто

Расположение блоков и обеспечение доступа

Где находятся эти устройства и как до них добраться? Конструкторы концерна не стали сильно мудрить и что-то новое выдумывать. Блоки вполне удачно, как и в большинстве моделей автомобилей других производителей, расположены в доступных местах. Все очень просто.

  • Под капотом

В левой части автомобиля на водительской стороне и расположен предохранительный блок. Он включает в себя защитные устройства различного номинала от пяти до пятидесяти ампер. Для удобства каждый номинал наделен определенным цветом (маркировкой).

Номинал, АКакого цвета корпус предохранителя
5Светло-коричневого
7,5Темно-коричневого
10Красного
15Синего
20Желтого
25Белого
30Зеленого
40Оранжевого
50Красного

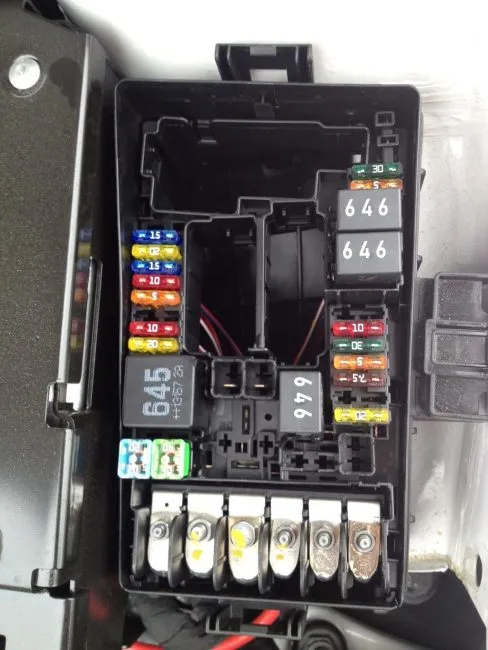

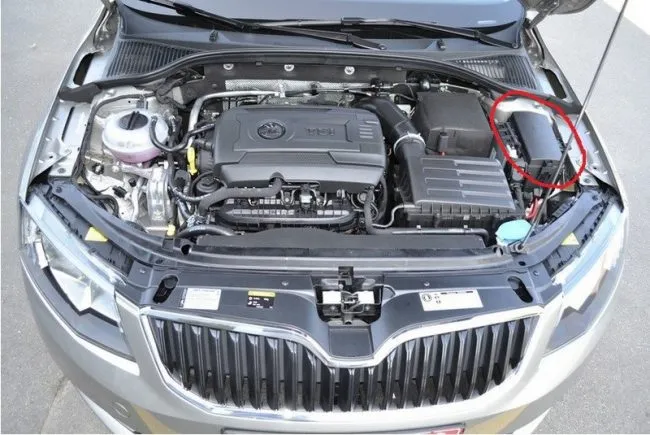

Чтобы добраться к защитному блоку, необходимо открыть капот, зафиксировать его в этом положении. Если смотреть на моторный отсек спереди автомобиля, то модуль будет располагаться справа возле амортизационной стойки Шкода Октавия А7.

Авто

Авто

Предохранители

Для доступа к внутренним плавким вставкам модуля необходимо снять пластмассовую крышку блока. Небольшим нажатием на фиксатор крышка выходит из зацепления.

Таблица

Как видно, кроме предохранителей в блоке установлены два реле, отвечающие за работу электромотора вентилятора охлаждения и управления автоматической коробкой передач.

В салоне

Второй монтажный блок находится в нижней части приборной панели напротив водительского места за вещевым отсеком. Для того, чтобы получить доступ к плавким элементам, необходимо выполнить снятие отдела для вещей:

  • открывают вещевой отсек;
  • при помощи плоской отвертки следует отжать фиксаторы крепежных лент по обе стороны конструкции;
  • нажимая на петли крышки, выводят их из зацепления;
  • снимают крышку;
  • открывается блок с предохранителями.

Авто

Авто

Предохранители

Предохранители

Расшифровка предохранителей салонного модуля.

Таблица

Назначение

Схема установки плавких вставок и реле довольно обширная, поэтому, чтобы знать какое устройство за что отвечает, необходимо ознакомиться с их особенностями. Так, например, 5-ти амперные элементы монтажного блока в салоне автомобиля несут ответственность за правильность работы:

  • системы ABS и ESC;
  • подушки безопасности водителя и пассажира;
  • климатконтроля и системы отопления;
  • автоматической коробки переключения передач;
  • электромотора очистителя заднего стекла;
  • подогрева передних и задних сидений.

10-ти амперные отвечают за:

  • центральный замок авто;
  • переключатели наружного и внутреннего освещения;
  • прикуривателя;
  • управление двигателем.

20-ти амперные контролируют розетки в багажном отделении и омыватели лобового стекла и передних фар машины.

Подкапотный монтажный блок

Номинал, АЗащищают
5Цепи проводов диагностики, рычагов переключения указателей поворота и стеклоочистителя, модуля управления силовым агрегатом, выключателя педали механизма сцепления
10Используются в цепях вентилятора системы охлаждения, клапана циркуляции отработанных газов, насоса подачи вторичного воздуха и топливного насоса
15Цепь лямбда-зонда, клаксона, блока управления АКП, освещения багажника
20Зажигание, модуль управления бортовой сетью и правыми осветительными приборами
30,40,50Цепи с большей нагрузкой, такие как стартер, клеммы питания, клапаны ABS

Замена

Если открыть монтажные модули с предохранителями, то в них можно найти специальный пластиковый пинцет, которым выполняют снятие и установку плавких вставок. Не рекомендуется выполнять замену предохранителей металлическим инструментом во избежание появления короткого замыкания.

Предохранители

Совет. Перед тем, как вставлять в гнездо новый элемент вместо перегоревшего, следует обязательно выяснить причину такой поломки. Если этого не сделать, то вполне вероятно, что исправное устройство снова перегорит.

Замену предохранителей следует выполнять только с выключенным зажиганием, а лучше, при снятых клеммах аккумулятора. При открытии крышки блока сначала визуально осматривают все вставки. Перегоревшая деталь может быть подплавлена и отличаться более темным цветом по сравнению с другими предохранителями.

Если простой осмотр не дал никаких результатов, то можно использовать лампу с двумя контактными проводами. С ее помощью можно проверить электрическую цепь на предмет обрыва.

Опытные автовладельцы всегда имеют под рукой запасные элементы, чтобы при возникших трудностях в дороге, находясь далеко от дома и ближайшей станции техобслуживания, быстро поменять сгоревшую деталь и продолжить свой путь.

Важно! Запрещается установка самодельных предохранителей или элементов защиты совершенно другого номинала. Это может привести к необратимым последствиям, вплоть до возгорания монтажного блока.

Если после замены новое устройство перегорит, значит, проблема заключается в самом электрическом оборудовании. Своевременная диагностика и замена предохранителей обеспечит правильную работу отдельных электрических цепей машины. Воспользовавшись вышеперечисленной информацией можно самостоятельно устранить поломку лампочки салона, прикуривателя, ближнего света, кондиционера и другого электрического оборудования.

В целом процесс замены вставок предохранительного блока Шкода Октавия А7 несложен и выполнить его может любой водитель самостоятельно. Главное, все делать вовремя и не откладывать на потом. Если определить и устранить неисправность не удалось, то прямая дорога в автосервис к опытным автоэлектрикам для проверки электроники автомобиля.
