Предохранители Peugeot 308

Электрика Пежо 308 имеет однопроводную схему компоновки: отрицательный выход всех потребителей электроэнергии замкнут на «массу», положительный несёт на себе кузовная часть автомобиля. Электроцепь электронной системы управления двигателем представлена в виде многопроводной схемы и подключена к «массе» через главный блок. Во время работы двигателя питание всех потребителей происходит от генератора, при неработающем двигателе – от аккумуляторной батареи. Отличительная особенность устройства электрооборудования Пежо заключается в подключении важнейших узлов через отдельный блок управления в салоне, в схему которого входит также противоугонный комплекс.

В зависимости от поколения автомобиля и года выпуска это могут быть: освещение салона, ходовые и габаритные огни, передний свет фар, омыватель лобового стекла, электрические стеклоподъёмники, центральный замок и запорные устройства дверей, багажника, капота, обогреватели сидений, зеркал заднего вида.

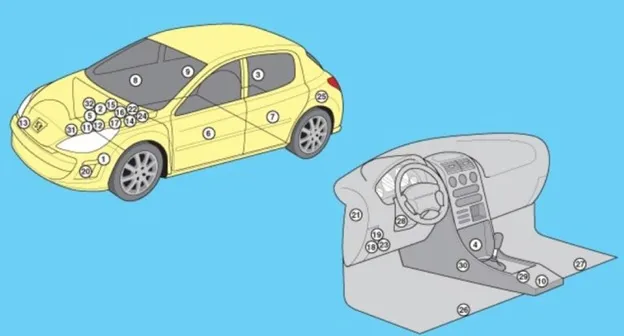

Схема общей цепи электрооборудования

Схема

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

  • Контроллер АВS
  • АКБ.
  • Блокировка на противоугонный комплекс.
  • Дополнительный блок складывания крыши (в версии кабриолет).
  • Пин диагностического разъёма DLС.
  • Реле ходовых огней и габаритов.
  • Контроллер на левую дверь водителя.
  • Контроллер на правую дверь водителя.
  • Контроллер на правую дверь пассажира.
  • Контроллер на левую дверь пассажира.
  • Контроллер ЕSP (электронная система курсовой устойчивости).
  • Реле ЭСУД.
  • Монтажный блок предохранителей ЭСУД.
  • Блок-контроллер на систему охлаждения – электродвигатель вентилятора.
  • Блоки предохранителей и реле в моторном отсеке.
  • Блоки предохранителей и реле под приборной панелью
  • Разъём звукового сигнала.
  • Блок-контроллер датчиков слежения (в последнем поколении).
  • Монтажные блоки предохранителей (3 основных блока).
  • Блок-контроллер парктроников (дополнительное оборудование).
  • Реле блоков на подогрев сидений (водитель/пассажир).
  • Блок-контроллер управления элементов рулевой колонки.
  • Реле CRS.
  • Блок-контроллер управления узлов трансмиссии (в комплектации с АКПП).

Монтажные блоки и распиновка предохранителей

Всего в Пежо 308 установлено три основных монтажных блока с плавким типом предохранителей: два под капотом около моторного отсека и АКБ, которые имеют общий контур, и один в салоне под приборной панелью для дополнительного электрооборудования.

Каждый из них отвечает за электропитание определённого узла в общей цепи, где номинальная сила тока предохранителей различная согласно схеме.

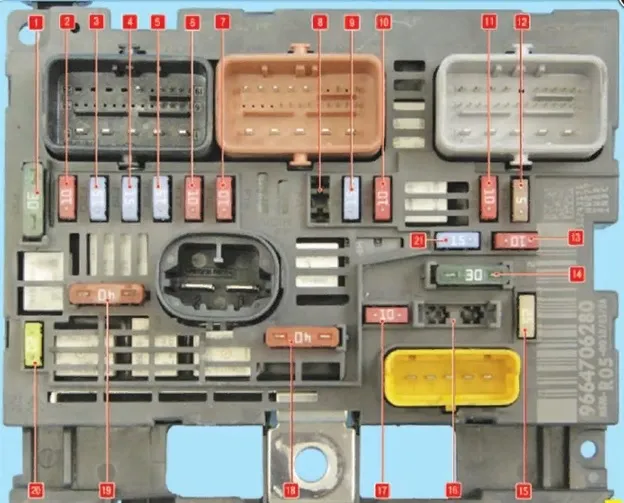

Схема главного монтажного блока моторного отсека

Схема главного монтажного блока моторного отсека

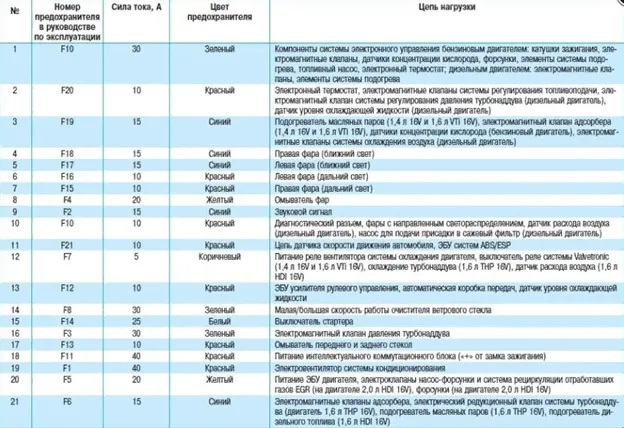

Назначение предохранителей блока

Назначение предохранителей блока

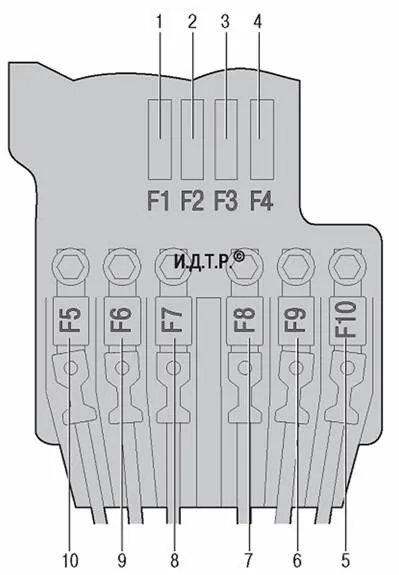

Схема второго монтажного блока моторного отсека (АКБ клемма +)

Схема второго монтажного блока моторного отсека (АКБ клемма +)

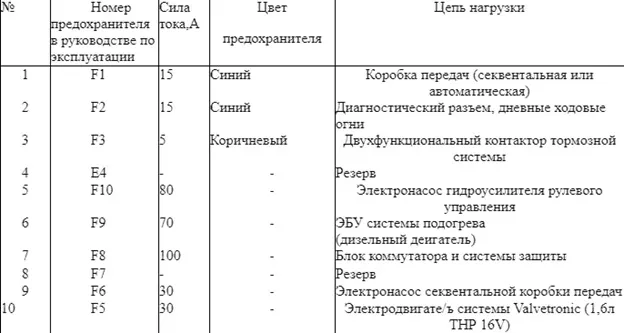

Назначение предохранителей блока АКБ+

Назначение предохранителей блока АКБ+

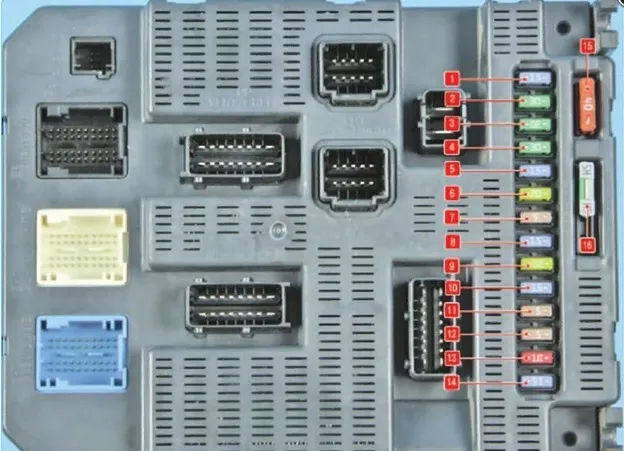

Схема монтажного блока под приборной панелью в салоне

  Схема монтажного блока под приборной панелью в салоне

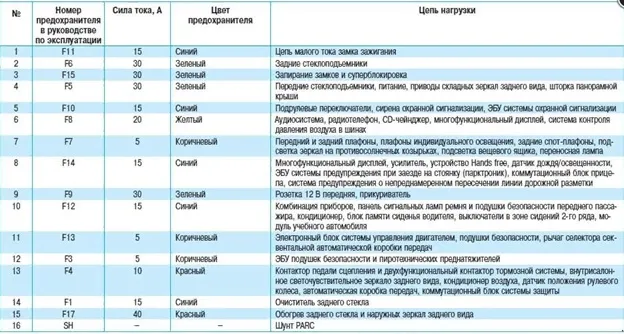

Назначение предохранителей блока под приборной панелью

Назначение предохранителей блока под приборной панелью

Диагностика неисправностей электрики и замена предохранителей

Любой отказ элемента или узла электрооборудования автомобиля может произойти по трём причинам: нарушение контактов (обрыв цепи, окисление, коррозия), выход из строя реле, перегорание предохранителя. Перед диагностикой неисправности необходимо визуально осмотреть состояние контактов, разъёмов, проводки и работоспособности предохранителей (осмотр их плавких перемычек). Поиск причины сбоя проводят методом исключения рабочих потребителей из общего контура электроцепи. Если не работает сразу несколько элементов, то вероятнее всего перегорел предохранитель, который замкнут на общем контуре в главном монтажном блоке, либо имеется нарушения контактов на «массу».

Диагностику начинают с отключения аккумуляторной батареи – при этом стоит помнить, что отключать и подключать АКБ необходимо только при выключенной системе зажигания. Для работы применяют вольтметр (или профессиональный тестер) с источником питания в 12 В, контрольную лампочку (пробник с индикатором) и набор соединительных проводов с зажимными клеммами.

В случае обнаружения отсутствия напряжения один конец провода с тестером подсоединяют к клемме минус на АКБ, либо кузову автомобиля, второй – к ближайшему месту у предохранителя определённого контура. Если индикатор (контрольная лампочка) загорается, то цепь исправна, в противном случае на данном участке проводки есть нарушение. Обычно это обрыв или ослабление контактов, окисление в местах разъёмов.

Тест на короткое замыкание в цепи выполняют при подключении тестера или вольтметра в разъём предохранителя, который перед этим предварительно вынимают.

Замкнутый контур (индикатор горит) нужно проверить на падение напряжение – показание 12 В и осторожно подёргать провода: если индикатор начинает мигать, либо перестаёт гореть, то происходит замыкание на «массе», которое, скорее всего, вызвано износом, повреждением изоляции электропроводки. Обнаруженный неисправный провод необходимо заменить по всей длине – от источника до места разъёма гнезда предохранителя.

Порядок замены предохранителей:

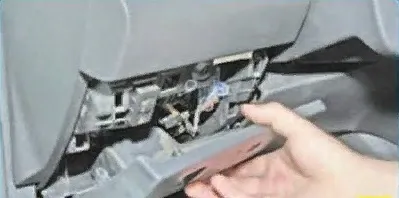

  • Монтажный блок Пежо 308 в салоне находится под приборной панелью: при помощи отвёртки откручивают фиксатор-держатель на панели.

Монтажный блок

  • Крышку снимают с креплений.

Крепления

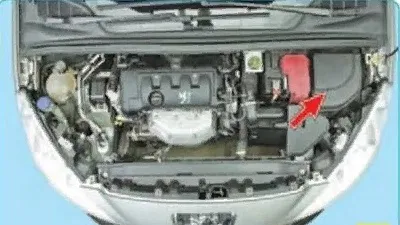

  • Отжимают фиксатор до упора и получают доступ к монтажному блоку, который находится в правой верхней части.

Фиксатор

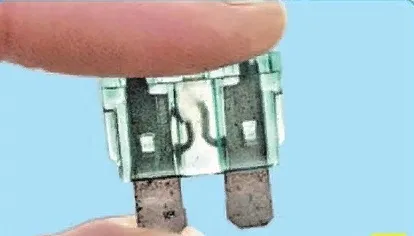

  • Если сгорела плавкая вставка, то достаточно её заменить на новую – при этом обязательно учитывают номинальную силу тока в данной цепи, которая указана на предохранителе и разъёме (выражена в Амперах).

Вставка

Не допускается при замене предохранителей применять временные перемычки – это приводит к поломке остального электрооборудования, а в некоторых случаях к возгоранию. После установки нового предохранителя, либо плавкой вставки, контур цепи тестируют, чтобы убедиться в её работоспособности перед подключением АКБ и запуском двигателя.
