Предохранители Opel Vectra B

Схема питания электроприборов в Опель Вектра В заключена в однопроводную цепь, где положительный вывод несёт на себе кузов, а отрицательный обеспечивает «масса». Все потребители запитаны через монтажный блок предохранителей и реле, которые выполняют защитную функцию и в случае короткого замыкания или резких перепадов напряжения защищают электрооборудование от перегорания.

Каждый контур в цепи имеет определённую номинальную силу тока, выраженную в амперах и подключён по многопроводной схеме.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Расположение блока и назначение предохранителей

Основной монтажный блок Опель Вектра В находится в салоне под приборной панелью. Для доступа к нему достаточно снять защитную крышку слева от рулевой колонки. Один предохранитель может защищать один или несколько узлов в одном контуре одинакового номинала (сила тока в амперах). Для установки и подключения дополнительного оборудования предусмотрены резервные гнёзда и разъёмы для реле.

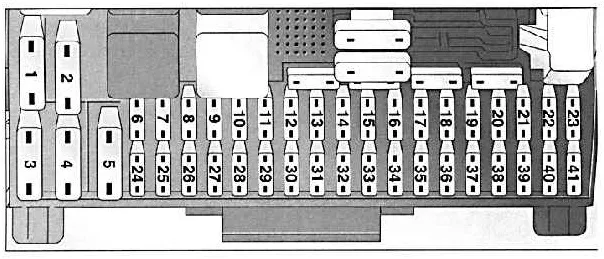

Монтажный блок

Назначения предохранителей в монтажном блоке

Номер предохранителя на схеме блокаНоминальная сила тока (амперы)Контур защищаемой электроцепи
1 -- резерв
2 30AПривод вентилятора системы охлаждения, цепь питания кондиционера
3 40AНагревательный элемент на заднем стекле
4 -- резерв
5 -- резерв
6 10AКонтроллер корректора света фар, цепь ближнего света
7 10AЗадний правый габаритный огонь, задние габаритные огни
8 10AПравая фара дальнего света
9 30AПривод омывателя фар
10 20AЦепь звукового сигнала на рулевой колонке
11 30AЦентральный замок (блокировка)
12 20AПротивотуманные огни
13 -- резерв
14 30AПривод щёток стеклоочистителя
15 - аемой электроцепи блоканом блокеедусмотрены гнёзда резе контуре одинкового номинала (сила тока в амперах).откого зам-- резерв
16 10AЗадний противотуманный свет
17 30AЦепь привода передних стеклоподъёмников
18 10AПодсветка номерного знака
19 20AЦепь топливного насоса
20 30AЦепь привода задних стеклоподъёмников
21 -- резерв
22 20AКонтур освещения салона, подсветки приборной панели, магнитолы, аварийной сигнализации
23 -- резерв
24 10AЛевая фара на ближний свет
25 10AЗадний левый габаритный огонь
26 10AЛевая фара дальнего света
27 -- резерв
28 -- резерв
29 10AОгни аварийной сигнализации, привод управления зеркалами заднего вида
30 30A
31 -- резерв
32 -- резерв
33 20AВывод на разъём прицепа
34 20AДополнительная цепь аудиосистемы
35 10AТрансмиссия АКПП, АВS
36 20AПодогрев передних кресел
37 10AЦепь прикуривателя в салоне
38 10AСтоп-сигнал
39 10AДатчики трансмиссии АКПП
40 10AПривод вентилятора на радиаторе системы охлаждения
41 10AЦепь подогрева зеркал

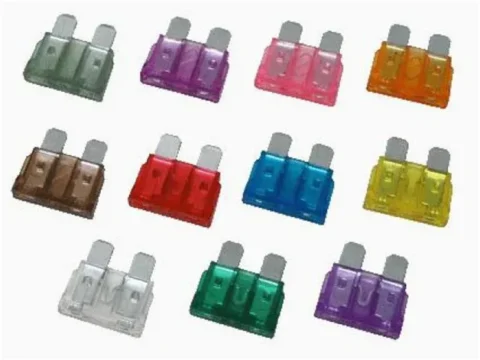

Каждый предохранитель окрашен в определённый цвет, который соответствует значению номинальной силы тока:

  • 10А – красный
  • 20А – жёлтый
  • 30А – зелёный
  • 40А – оранжевый

При замене перегоревших плавких вставок на новые можно ориентироваться на цвет, если маркировка на разъёмах отсутствует или к ней затруднён доступ. Не допускается установка временных перемычек – это приводит к коротким замыканиям и выходу из строя остального электрооборудования, а в контуре с высоким напряжением перемычка может привести к возгоранию. Неисправный предохранитель (плавкую вставку) извлекают из гнезда специальным пинцетом, стараясь не повредить проводку. Пинцет обычно входит в комплектацию монтажного блока и расположен сбоку или на любом резервном разъёме.

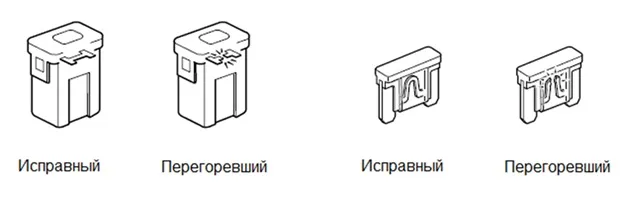

Предохранители

Диагностика неисправной электрической цепи

При работе с электрической цепью автомобиля необходимо выключить зажигание и аккумуляторную батарею, сняв клемму «минус». Основные причины отказов электрооборудования:

  • Нарушения контактов (окисление) в местах разъёмов
  • Обрыв цепи на участках проводки
  • Короткие замыкания
  • Нестабильное заземление (плохой контакт на «массу»)
  • Выход из строя реле или сгоревший предохранитель

Для диагностики цепи используют вольтметр, либо тестер на 12В (можно простой пробник с индикатором), автономный источник энергии и набор проводов с зажимными креплениями типа «крокодил». Вначале проверяют сохранность предохранителей и работоспособность реле – плавкие вставки осматривают визуально, реле при подаче напряжения должно издавать характерный щелчок. Если все предохранители в порядке, то причина неисправности в проводке.

Тест на разрыв цепи:

  • Один конец провода с отрицательным зажимом тестера (пробника с индикатором) подсоединяют к отрицательной клемме аккумулятора.
  • Второй зажим закрепляют на конце проверяемой цепи, как можно ближе к гнезду разъёма предохранителя.
  • Цепь включают, задействовав проверяемый элемент электрооборудования: если напряжение стабильное 12В, то цепь исправна, если подача питания отсутствует, то переходят к проверке следующего участка. При этом стоит помнить, что некоторые электроприборы включаются только при подключенном зажигании (положение ключа в замке зажигания «ON»).

Обнаруженный неисправный участок проводки заменяют полностью по всей длине от источника до потребителя. Часто причиной отсутствия напряжения бывает плохой контакт на разъёме из-за образовавшегося окисла, его зачищают мелкозернистой шкуркой, протирают насухо и проводят диагностику вновь.

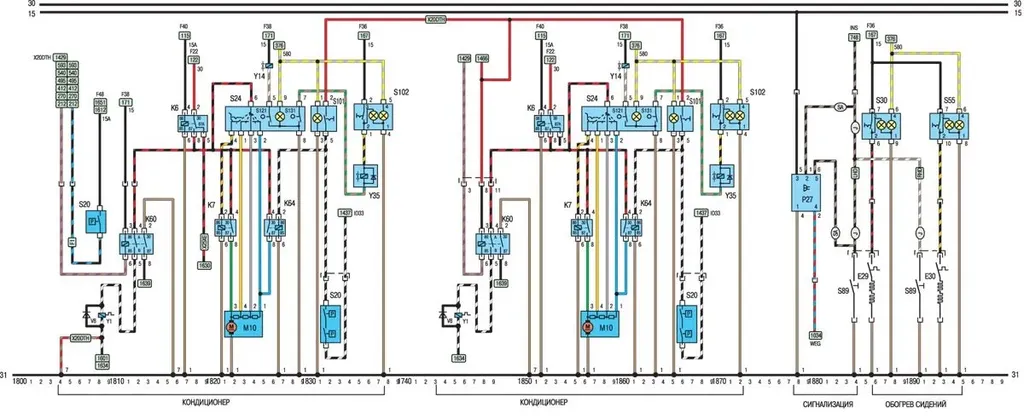

Схема предохранителей

Тест цепи на короткие замыкания:

  • Всё электрооборудование отключают от питания АКБ.
  • Проверяемую цепь тестируют вольтметром на участке от гнезда предохранителя, для этого его вынимают из разъёма и подключат вместо него тестер.
  • Далее включают цепь: если индикатор контрольной лампочки загорелся, то на этом участке цепи имеется короткое замыкание. Причиной может быть нарушенная изоляция на проводке, либо загрязнения контактов.

В случае отсутствия напряжения (с цепью всё в порядке), но предохранитель часто перегорает, то это значит нарушение в работе элемента электрооборудования.

Тест напряжения «на массу»:

  • Отключают аккумуляторную батарею.
  • Один конец тестера крепят к любому заземлённому (подключенному на «массу») элементу.
  • Второй конец провода тестера подключают к части кузова автомобиля, либо к проверяемому участку цепи: если значение сопротивления силы тока равно нулю, то контакт на «массу» в порядке.

При обнаруженном плохом заземлении осматривают контакты, клеммы АКБ на предмет коррозии, окислов и загрязнений. При этом стоит помнить, что цепь не должна иметь обрывов, коротких замыканий и ослабленных соединений в местах контактов.
