Предохранители Nissan X-Trail Т30

Расположение монтажного блока предохранителей, реле – коммутаторов в автомобиле Nissan X-Trail Т30 идентично второму поколению (Т31). За исключением места установки блока реле — передняя стойка со стороны водителя.

Предохранители Nissan X-Trail Т30

Где находится блок предохранителей:

  • В салоне Ниссан Х Трейл Т30, слева от рулевой колонки;
  • В моторном отсеке: справа, за аккумуляторной батареей.
  • Дополнительный блок реле: дверной проем с водительской стороны.

С целью упрощения поиска предохранителя по порядковому номеру, на внутренней стороне крышки корпуса нанесено расположение, маркировка, распиновка, расшифровка по каждому из модулей защиты.

Замена неисправного модуля не сложная, задача под силу автолюбителю. Однако будьте предельно внимательны, не нарушайте технологию установки. Строго соблюдайте маркировку силы тока по каждому из предохранителей.

Превышение ампеража, равно как и занижение недопустимо. В конечном итоге это приводит к преждевременному выходу из строя оборудования.

Описание предохранителей на автомобиле Nissan X-Trail Т30: расположение, схемы, цена

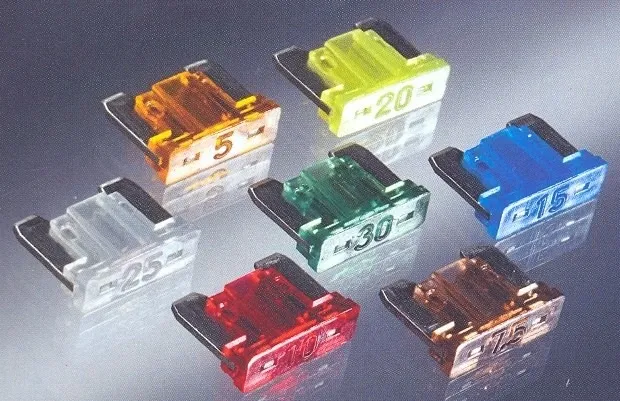

В первом поколении Ниссан Х-Трейл (Т30), равно как и во втором поколении, предустановлены модули защиты ножевого типа.

  • Схема расположения реле – коммутаторов
ОбозначениеКакой за что отвечает / что обеспечивает
K 1Головной свет
K 2Дроссельная заслонка
K 3Стеклоподъемники
K 4Противотуманные фары задние
K 5Зажигание
K 6Топливная аппаратура
K 7Электрическое оборудование
K 8Резервация
K 9Резервация
K 10Резервация
K 11Резервация
K 12Стоп сигналы
K 13Подсветка
K 14Освещение салона
K 15Резервация
K 16Резервация
K 17Резервация
  • Схема установки предохранителей
Маркировка / амперажЗа что отвечает (с описанием)
F (Ф-1) / 20За что отвечает (с описанием)
F (Ф-2) / 5Автомобильный сигнал
F (Ф-3) / 10Центральный замок
F (Ф-4) / 10Резервация
F (Ф-5) / 20Система электрического питания
F (Ф-6) / 30Стеклоочистители лобового стекла
F (Ф-7) / 30Омыватели передних фар
F (Ф-8) / 20Омыватель заднего стекла
F (Ф-9) / 10Топливная аппаратура (дополнительно)
F (Ф-10) / 10Спидометр, тахометр, датчики
F (Ф-11) / 10Система курсовой стабилизации
F (Ф-12) / 10АБС (ABS)
F (Ф-13) / 30Резервация
F (Ф-14) / 30Резервация
F (Ф-15) / 10Подсветка вещевого ящика
F (Ф-16) / 15Вентилятор отопителя (печка)
F (Ф-17) / 15Система кондиционирования
F (Ф-18) / 20Топливная система, бензонасос
F (Ф-19) / 20Система безопасности
F (Ф-20) / 20Резервация
F (Ф-21) / 20Датчик силового агрегата
F (Ф-22) / 20Боковые зеркала
F (Ф-23) / 20Стоп сигналы
F (Ф-24) / 20Автомобильная розетка
F (Ф-25) / 15Дополнительная электрическая сеть
F (Ф-26) / 15Аварийка, поворотники
F (Ф-27) / 20Резервация
F (Ф-28) / 15Обогрев заднего стекла
F (Ф-29) / 15Кислородный датчик
F (Ф-30) / 20Резервация
F (Ф-31) / 15Стеклоподъемники
F (Ф-32) / 20Контролер трансмиссии автоматического типа
F (Ф-33) / 20Печной отопитель, прикуриватель, подсветка салона
F (Ф-34) / 20Резервация
F (Ф-35) / 20Резервация

Стоимость оригинального монтажного блока на Ниссан Х Трейл Т30 в сборе от 2700 рублей, аналоги от 2300 рублей. Реле – коммутаторы по цене от 450 рублей.

Предохранители Nissan X-Trail Т30

Характерные признаки неисправности предохранителей

  • Оборудование неактивно при его активации, при подаче напряжения по цепи;
  • На приборной панели сигнализирует индикатор о поломке агрегатов в моторном отсеке;
  • Монтажный блок на ощупь горячий, с явной нехарактерной температурой;
  • Под торпедо слышен запах плавленого, горелой пластмассы.

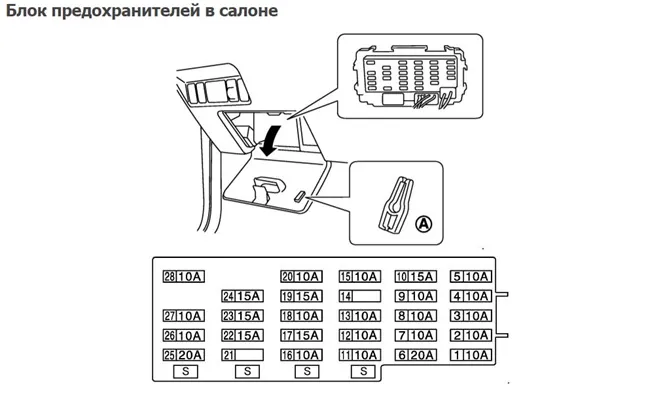

Блок предохранителей в салоне

Причины выхода из строя предохранителей

  • Нарушение рекомендаций изготовителя по срокам проведения технического осмотра;
  • Приобретение не оригинальных запчастей;
  • Нарушение технологии монтажа, профилактики;
  • Повреждение корпуса модулей защиты;
  • Короткое замыкание в цепи;
  • Повреждение изоляционного слоя электрических кабелей;
  • Окисление контактов;
  • Образование конденсата, попадание влаги внутрь;
  • Ослабленные контактов клемм.

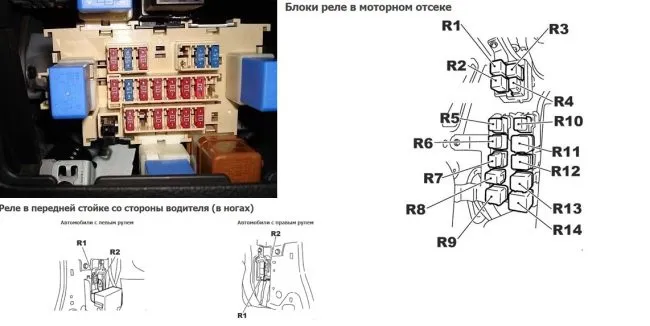

Блоки реле в моторном отсеке

Замена предохранителей на Nissan X-Trail Т30

Подготовительный этап:

  • Отвертка с плоским наконечником;
  • Дополнительное освещение, фонарик;
  • Комплект новых модулей защиты, реле – коммутаторов;
  • Пинцет для извлечения плавильных элементов.

Последовательность действий при замене модулей защиты в салоне:

  • Фиксируем машину в периметре ремонтной зоны, обеспечиваем меры безопасности, блокируем задний ряд колес противооткатными башмаками;
  • Открываем водительскую дверь, слева от рулевой колонки установлен монтажный блок, открываем крышку;
  • По схеме – расположению модулей, находим порядковый номер. Пинцетом извлекаем неисправный элемент, вставляем новый.

В случае замены монтажного блока целиком, дополнительно выкручиваем два винта – фиксатора платы. Используем отвертку с крестообразным наконечником.

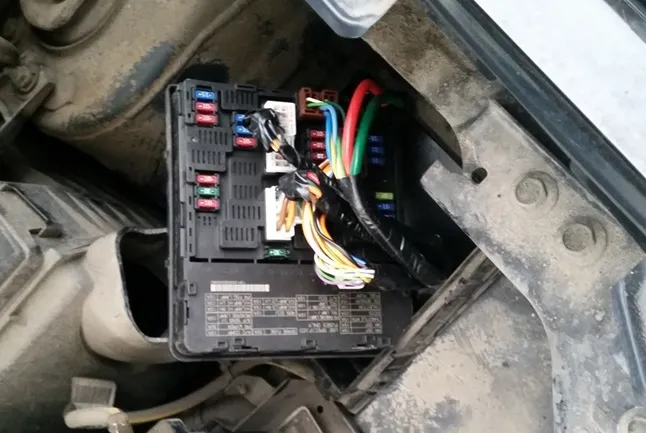

Замена предохранителей

Для замены монтажного блока с предустановленными реле – коммутаторами необходимо предварительно снять нижнюю часть обшивки дверной стойки со стороны водителя. Для удобства используем пластиковую лопатку.

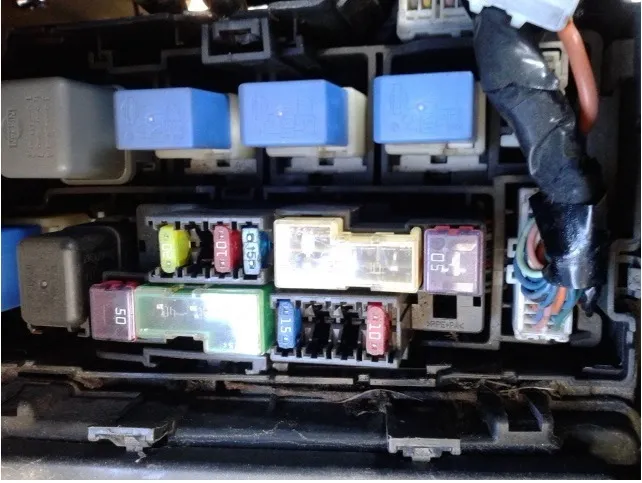

Замена предохранителей в моторном отсеке:

  • Выключаем зажигание, выжимаем стояночный тормоз на Ниссан Х Трейл Т30, открываем капот;
  • Слева за аккумуляторной батареей находим пластиковый корпус черного цвета, отщелкиваем крышку;
  • По порядковому номеру, который указан на тыльной стороне, находим предохранитель, реле – коммутатор. Извлекаем его, на штатное место устанавливаем новый.

Замена предохранителей

Рекомендации по обслуживанию предохранителей Nissan X-Trail Т30

  • После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой;
  • Приобретайте запчасти, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилеров;
  • Целостность предохранителей проверяйте специальным оборудованием — мультиметром. В СТО для этих целей используют специальные сканеры.

Средний ресурс эксплуатации реле – коммутаторов, предохранителей на Ниссан Х Трейл Т30 — 50 тыс. км.
