Предохранители Nissan Note

Автомобиль Nissan Note является субкомпактвеном, выпуск первого поколения обозначаемого как Е11, был начат в 2004 году. За период с 2004 по 2014год автомобиль подвергся рестайлингу.

Авто

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

В 2014 началось производство второго поколения Ниссан Ноут. Эта модель отличается надежностью функционирования систем, отвечающих за электронику и электрические приборы. В основном, это происходит благодаря продуманной схеме проводки и применению в ней надежных блоков предохранителей.

Виды предохранителей

Современные предохранители делятся на следующие виды:

  • цилиндрические. Сначала выпускались одного цвета, потом, чтобы их легче было различить, начали маркировать разными цветами;
  • ножевые. Выгодно отличаются от цилиндрических предохранителей. При демонтаже предохранителя риск получить удар током — минимален. В этого вида номинал нанесен на корпусе предохранителя. Обнаружить целостность довольно-таки легко, благодаря прозрачному корпусу предохранителя. Сгоревшая вставка определяется визуально;
  • ленточные. Применяются в цепях, где есть повышенное напряжение. Благодаря им значительно повышается прочность контактных соединений. Имеют вид пластины из металла, крепко зажатого винтами. В настоящее время они добавочно защищаются пластиковым корпусом. Это дорогостоящая конструкция, внешне схожа с обычным ножевым предохранителем, но принцип действия у нее больше схож с электрическим автоматом. Ее еще называют прерывателем цепи.

В Nissan Note в качестве предохранителей используются плавкие вставки.

Предохранители

Блоки предохранителей автомобиля Nissan Note

Благодаря данным блокам риск возникновения короткого замыкания и сбоев в работе из-за перегрузок минимальный. В автомобиле Nissan Note установлены три блока предохранителей:

  • Основной. Располагается в салоне.

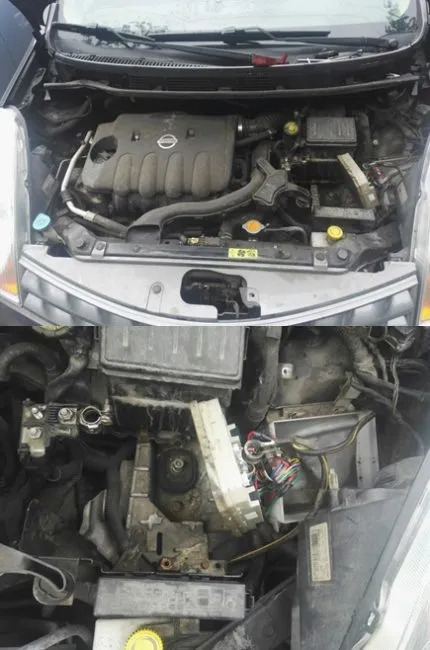

  • Монтажный блок. Находится в подкапотном пространстве
  • Задний монтажный блок.

Каждый из этих блоков защищает электрическую цепь определенной группы приборов, обеспечивает их стабильную работу всего автомобиля.

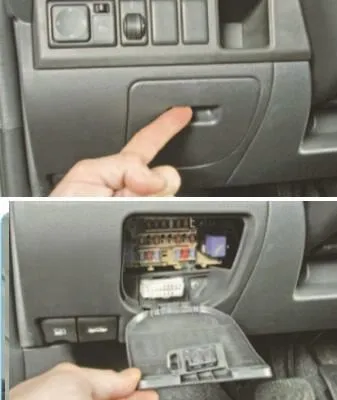

Блок предохранителей в салоне

Данный агрегат оснащен несколькими предохранителями, которые отвечают за различные функции.

Блок предохранителей в салоне

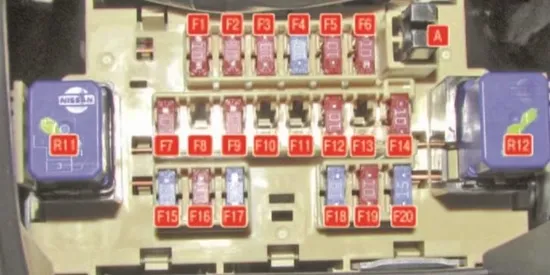

Ниже будет представлена схема блока и таблица, в которой указан номер предохранителя и за что он отвечает.

Предохранители

НомерЗащищаемая цепь
F1Подогрев сидений.
F2Обогревание заднего стекла.
F3Задний стеклоочиститель.
F4Щиток приборов.
F5Электронные блоки.
F6Подушки безопасности.
F7Электронные блоки.
F8Резерв.
F9Подсветка салона.
F10Резерв.
F11Резерв.
F12Стоп-сигналы.
F13Центральный замок.
F14Резерв.
F15Прикуриватель.
F16Аудиосистема плюс зеркала.
F17Прикуриватель.
F18Предохранитель на печку.

Помимо вышеуказанных предохранителей в данной блоке располагаются элементы, отвечающие за: правильную работу кондиционера (F19) и вентилятор печки (F20).

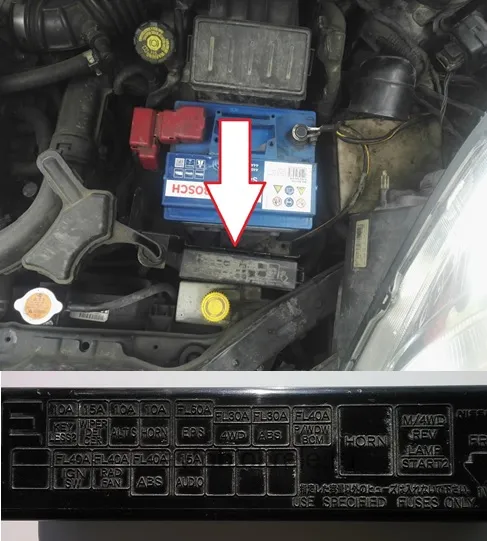

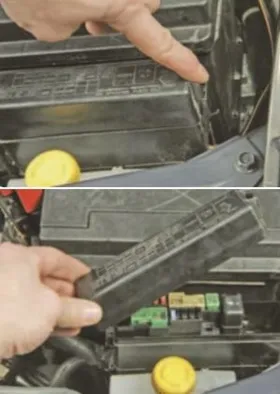

Монтажный блок

Данный блок состоит из предохранителей, которые отвечают за наиболее важные узлы в автомобиле.

Предохранители

НомерЗащищаемая цепь
F1Резерв.
F2Ближний свет.
F3Генератор.
F4Звуковой сигнал.
F5Рулевое управление.
F6Стеклоподъемники.
F7Свободный.
F8Резерв.
F9Свободный.
F10Аудиосистема.
F11Охлаждение двигателя.
F12Резерв.
F13Звуковой сигнал.

Причины неисправности предохранителей

Бывает, что предохранители выходят из строя по незначительным, казалось бы, причинам:

  • плохая фиксация;
  • механическая нагрузка;
  • неправильный выбор модели;
  • повреждение корпуса.

Проверка исправности плавких вставок

Проверить исправность предохранителя можно тремя способами:

  • визуально. Благодаря прозрачному корпусу можно внимательно осмотреть предохранитель и определить его исправность;
  • проверка тестером. Более точный способ определения исправности предохранителя. Нулевое значение на шкале тестера означает исправность предохранителя;
  • проверка пробником. Самый удобный способ, так как при использовании пробника ненужно вытаскивать предохранитель из разъема. Пробником может быть индикатор. Если на одной стороне есть напряжение, а на другой нет, значит, предохранитель перегорел.

Особенности замены автомобильных предохранителей

Замена предохранителей имеет свои особенности, которые следует непрекословно соблюдать. При замене предохранителей следует применять элементы, аналогичные по виду и, особенно, по номиналу, соответствующему току цепи.

Если при замене установить предохранитель, рассчитанный на работу при больших токах, он не будет срабатывать в экстренных ситуациях. Результатом этого будет сгорание какого-либо элемента из электрической цепи.

Предохранители

Когда осуществляется замена предохранителя, следует обращать внимание не только на величину тока, но и на маркировку гнезда из которого он был вытащен. Особенно, это касается автомобилей, купленных у других автолюбителей и после ремонта в СТО. Вполне возможно, что имела место смена гнезда того или иного предохранителя.

Предохранители

При владении соответствующими навыками можно самому заменить перегоревший предохранитель. Для этого необходимо уметь читать электрическую схему проводки автомобиля, иметь прибор для проверки напряжения. Электрическая схема должна принадлежать именно данной модификации автомобиля Nissan Note, так как в разных моделях электрические схемы, как правило, существенно отличаются.

Цвета проводки тоже могут не совпадать. По схеме необходимо определить, какие приборы подключены к сгоревшему предохранителю и поочередно отключая эти приборы можно определить, из-за какого из них произошло повреждение плавкой вставки. Устранив неисправности прибора, нужно сменить предохранители. Так выглядит перегоревший предохранитель.

Сгоревший предохранитель

Если после замены плавкая вставка снова перегорает, нельзя повышать ее номинал, это чревато серьезными последствиями. Возможно расплавление проводки вплоть до возгорания автомобиля.

При невозможности устранить проблему самостоятельно, следует обратиться за помощью к специалистам. Если все электроприборы находятся в исправном состоянии, необходима проверка всех предохранителей, находящихся в блоках (салонном и монтажном).

Авто

В результате нужно сказать, что прочитав данную информацию, даже неопытный автолюбитель, сможет определить, где находится тот или иной предохранитель и заменить его.
