Предохранители Nissan Almera Classic

Электрическая цепь Ниссан Альмера Классик скомпонована по типу однопроводной схемы: положительный вывод всех потребителей энергии подключен к кузову, отрицательный выведен на «массу». Питание узлов и механизмов во время движения автомобиля происходит от генератора, при неработающем двигателе – от аккумуляторной батареи.

Управление всеми контурами цепи осуществляется через монтажные блоки с реле и предохранителями, которые предназначены для защиты от коротких замыканий и скачков напряжения сети во время включения системы зажигания.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Всего на Альмере Классик установлено три блока, каждый из которых отвечает за работу определённого контура и обеспечивает питание элементов по многопроводной схеме.

Устройство монтажных блоков предохранителей

Устройство монтажных блоков предохранителей

  • Монтажный блок в салоне под приборной панелью. Защищает основные цепи потребителей: фары, габаритные огни и поворотники, кондиционер, освещение салона, центральный замок и противоугонный комплекс, и.т.п.
  • Монтажный блок в подкапотном пространстве (моторный отсек). Предназначен для защиты цепей ЭСУД, различных системных датчиков, ABS и ESP, генератора.
  • Дополнительный блок с реле. Контролирует работу мощных потребителей энергии.

Каждая цепь к определённому узлу имеет различные параметры значений номинальной силы тока, выраженной в Амперах. При замене предохранителей, либо плавких вставок, реле учитывают номинал и назначение элементов цепи.

Расположение блоков и назначение предохранителей и реле

Основной монтажный блок с реле на Ниссан Альмере Классик находится с левой стороны под приборной панелью.

Монтажный блок с реле

Для доступа к блоку необходимо открыть нижнюю панель и снять крышку.

Нижняя Панель

Блок оснащён трёхконтурным реле и 26-ю предохранителями – в зависимости от поколения Альмеры, года выпуска и комплектации (наличию дополнительного оборудования) количество предохранителей может быть меньше или больше. Для подключения новых потребителей предусмотрены резервные гнёзда и разъёмы с электропроводкой.

Блок

Назначение предохранителей и реле по типу цепи

Таблица

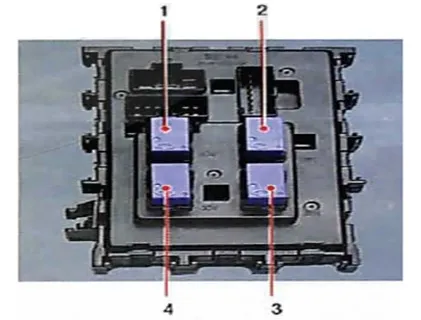

Дополнительное реле находится с задней стороны монтажного блока и предназначено к подключению более мощных цепей.

Монтажный блок

 Назначение контуров дополнительного реле

Таблица

Второй монтажный блок и реле в моторном отсеке расположено справа от двигателя и около аккумуляторной батареи. При работе с электрикой автомобиля необходимо выключить систему зажигания и АКБ, сняв клемму «минус».

Монтажный блок

Расположение и маркировка предохранителей на втором блоке

Расположение и маркировка предохранителей на втором блоке

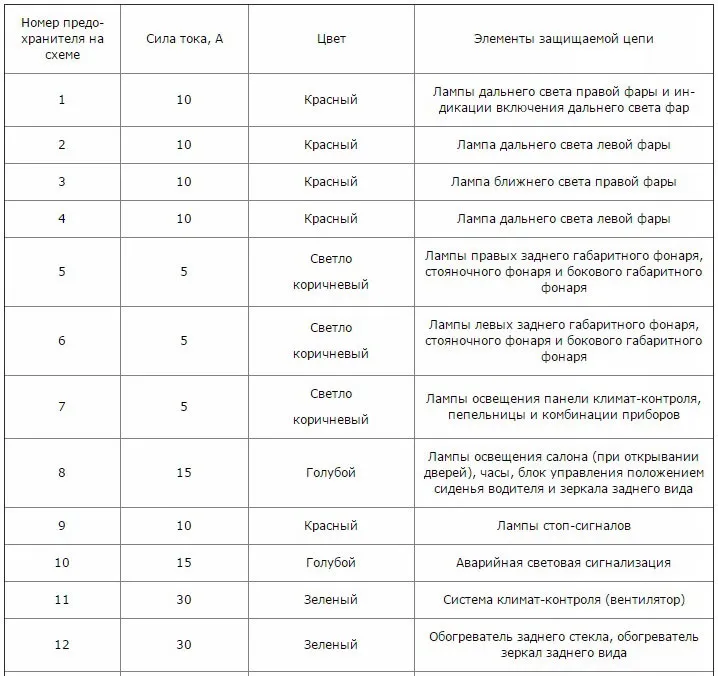

  Назначение предохранителей в блоке моторного отсека

Таблица

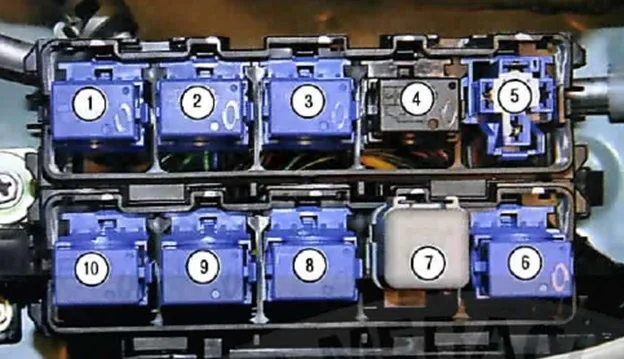

Реле в моторном отсеке (рядом с АКБ)

Реле

Назначение контуров цепи реле в моторном отсеке

Таблица

Рекомендации по диагностике электрооборудования

Основные причины сбоев в работе электрики автомобиля: нарушения контактов в цепях, окисление клемм на разъёмах, выход из строя реле и перегорание предохранителей, либо плавких вставок. Симптомы нарушений могут быть разные – от коротких замыканий при повреждении изоляции до отключения приборов, узлов (одного или нескольких сразу) и отказа запуска двигателя. Серьёзные неполадки в электроцепи с мощными потребителями могут вызывать возгорание проводки и приводить к пожару, поэтому при обнаружении даже незначительных сбоев важно диагностировать всю электроцепь.

Поиск причины неисправности начинают с установления работоспособных элементов методом исключения до обнаружения неработающего узла (реле или сгоревшего предохранителя). Если не работают несколько потребителей, то возможно нарушение контакта на «массу», так как все они могут подключаться через одну цепь.

Для выявления проблем в цепях используют специальное диагностическое оборудование: вольтметр, тестер, набор соединительных проводов с зажимными клеммами типа «крокодил», либо пробник с индикатором и контрольную лампочку 12 В. Перед проверкой внимательно изучают схему и проводят тест на наличие напряжения, начиная от источника питания до разъёма блока предохранителей, проверив пред этим целостность плавких вставок.

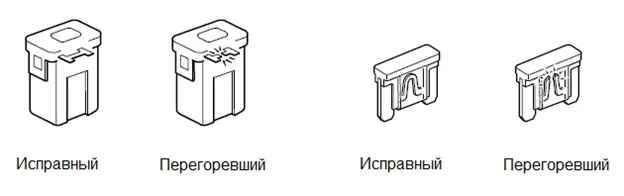

Вид неисправного предохранителя и сгоревшей плавкой вставки

Вид неисправного предохранителя

Проверка напряжения цепи:

  • Один провод тестера подключают к клемме «минус» аккумулятора или выводят на кузовную часть автомобиля.
  • Второй провод тестера закрепляют с помощью зажимных клемм к точке контакта проверяемой цепи, которая должна быть как можно ближе к гнезду разъёма предохранителя – электропроводку проверяют по всей длине.
  • При исправной проводке контура лампочка индикатора загорается, далее проверяют остальные цепи и реле.

Тест цепи на короткое замыкание:

  • Предохранитель вынимают из гнезда и подключают один провод тестера непосредственно к контакту в разъёме.
  • Вместо предохранителя к разъёму подключают контрольную лампу, либо пробник с индикатором.
  • Второй провод тестера выводят на «массу».
  • Напряжение в цепи должно отсутствовать.
  • Далее необходимо аккуратно подёргать проводку цепи по всей длине: если лампа (или индикатор на пробнике) начинает мигать, то на данном участке есть повреждение изоляции, которое вызывает короткое замыкание. Проводку в этом случае меняют на новую по всей длине контура цепи.

Проверка контактов «на массу»:

  • Снять клеммы с аккумуляторной батареи.
  • Один провод пробника подключают к автономному источнику питания 12В.
  • Второй провод подсоединяют к контакту на разъёме «масса»: если индикатор или контрольная лампа горит, то контакт на «массу» работает нормально.

Обрыв, нарушение изоляции или контактов обнаружить визуально практически невозможно – иногда простое подёргивание проводки восстанавливает работу цепи, однако это является признаком нарушения и при дальнейшей эксплуатации обязательно вызовет отказ элемента в электрооборудовании.

При замене предохранителей важно соблюдать главное условие – номинальное значение в амперах должно всегда соответствовать номинальной силе тока в цепи, которая указана на гнезде монтажного блока, а также на самом предохранителе.
