Предохранители Mercedes W124

Mercedes W124 представляет собой автомобиль немецкого производства E-класса. Для большинства автолюбителей облик данного транспортного средства – это квинтэссенция настоящего Мерседеса, и поэтому машина считается довольно-таки популярной и востребованной среди настоящих ценителей транспортных средств.

Внутри этой машины, как и во всех других, имеются блоки предохранителей, и подробнее о них будет рассказано в данной статье.

Мерседес 124

Блоки предохранителей

Блок предохранителей и реле в каждом автомобиле отвечают за безопасную и бесперебойную работу электрических цепей, обслуживающих различные датчики и устройства. Так, например, благодаря наличию данных агрегатов удается запустить двигатель и обеспечить подачу топлива в топливный насос.

Каждый элемент в блоке пронумерован и обозначен определенным цветом, а на крышке агрегата обычно присутствует схема расположения предохранителей и реле. Таким образом, в случае поломки удается легко найти неисправный элемент и быстро осуществить его замену.

Блоки предохранителей

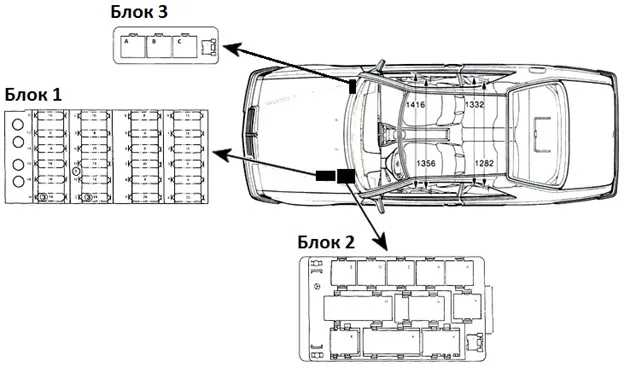

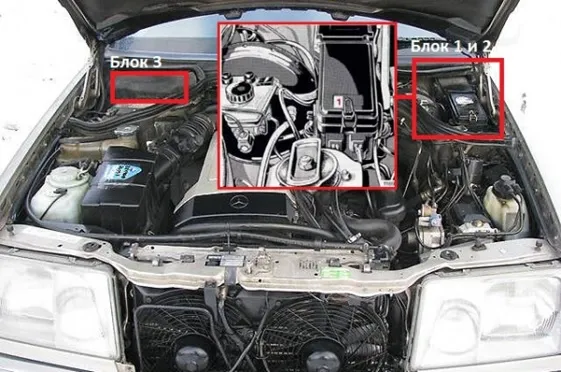

Что касается Mercedes W124, то внутри автомобиля встроено 3 блока предохранителей и реле:

  • Основной блок. Он находится под капотом транспортного средства, недалеко от аккумулятора.
  • Монтажный блок. Его также можно встретить под капотом.
  • Дополнительный монтажный блок. Тоже встроен под капот автомобиля.

Блоки

Интересно то, что только один блок включает в себя предохранители. Внутри остальных находятся реле. Стоит подробнее ознакомиться с содержимым каждого из представленных блоков.

Основной блок

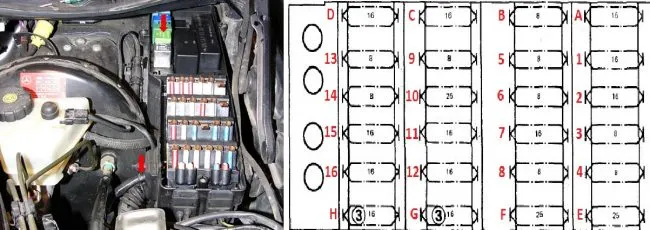

Под крышкой основного блока расположены ячейки с предохранителями. Ниже представлена схема расположения элементов блока, а также таблица, где приводится расшифровка каждого номера.

Основной блок

ОбозначениеНазначение
АОбеспечивает регулировку сидений. Также отвечает за подогрев переднего сиденья.
ВВключает/выключает обогрев задних сидений и зеркал.
СОбеспечивает освещение салона, также регулирует подсветку дверей и работу центрального замка.
ВОтвечает за вентилятор и электродвигатель.
G.HОтвечает за работу стеклоподъемников.
1Предохранитель на прикуриватель. Также регулирует обогрев заднего стекла и подсветку бардачка. Он же обеспечивает работу очистителя и омывателя заднего стекла.
3Включает/выключает габариты транспортного средства.
4Обеспечивает работу противотуманных фар.
5Регулирует работу стоп-сигнала.
6Включает/выключает поворотные огни, обеспечивает работу звукового сигнала.

Помимо представленных выше предохранителей, в блоке установлены элементы, отвечающие за работоспособность правых и левых фар ближнего и дальнего света (13-16), обогрев заднего стекла (10), мотор вентилятора отопителя (12).

Монтажный блок

В данном блоке встроены только реле. Найти агрегат можно неподалеку от первого блока с предохранителями. Для того чтобы посмотреть элементы, потребуется снять крышку и защитный кожух, крепление которого осуществляется с помощью шести винтов.

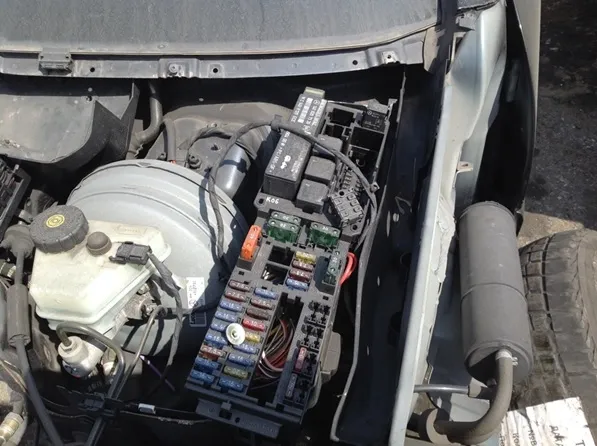

Монтажный блок

Схема и расшифровка основных элементов представлены ниже.

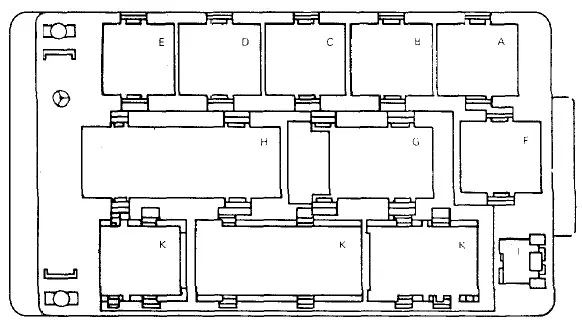

Схема и расшифровка основных элементов

ОбозначениеНазначение
АОбеспечивает работоспособность стеклоподъемников, а также способствует работе механизма подъема и опускания передних сидений.
ВОбеспечивает работоспособность стеклоподъемников, а также способствует работе механизма подъема и опускания передних сидений.
EВключает/выключает подогрев впускного трубопровода. Также рядом находится блок на 2 дополнительных предохранителя.
FОбеспечивает питание блока дополнительных предохранителей.
HОбеспечивает работу обогрева заднего стекла, стеклоочистителей.
KРегулирует исправность ламп наружного освещения.

Дополнительно можно отметить наличие реле, отвечающих за бесперебойную работу фароочистителей.

Дополнительный монтажный блок

Данный агрегат также находится в моторном отсеке позади аккумулятора. Внутри блока встроены несколько важных реле.

Схема расположения реле в блоке выглядит так:

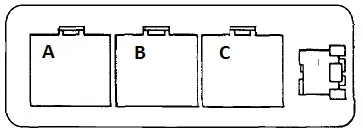

Схема расположения реле в блоке выглядит так

  • A – отвечает за работоспособность топливного насоса и системы впрыска;
  • B – предотвращает возможное перенапряжение электронных компонентов топливной системы;
  • C – обеспечивает работу кондиционера.

Замена предохранителей и реле

Бесперебойная эксплуатация транспортного средства, к сожалению, не всегда бывает возможной. Из-за большого количества устройств и датчиков, встроенных в Мерседес 124, могут выйти из строя предохранители, и в результате произойдет замыкание цепи. Если вовремя не заменить перегоревший элемент, транспортное средство будет функционировать с трудом или даже не заведется.

Предохранители

Чтобы получить доступ к предохранителям или реле, в которых могла произойти поломка, необходимо снять крышку с нужного блока. Однако, перед тем, как это сделать, требуется выключить зажигание и отсоединить аккумулятор.

Таким образом, будет обеспечена безопасная работа по замене предохранителей или реле. Далее последовательность действий выглядит следующим образом:

  • После того, как будет выключено зажигание, можно приступать к демонтажу крышки блока предохранителей или реле. Для этого потребуется воспользоваться отверткой или другим специальным инструментом, так как крышки блоков крепятся к корпусу винтами.
  • Когда крышка будет снята, необходимо найти поврежденный элемент. Обнаружить его можно визуально. Корпус предохранителя или реле окажется темнее остальных – это признак того, что внутри элемента произошло небольшое возгорание.
  • Перед заменой требуется вытащить неисправный предохранитель или реле из блока. Сделать это можно с помощью специального пинцета. Ни в коем случае нельзя использовать металлические предметы для демонтажа поврежденной детали. Это может привести к дальнейшей поломке электрической цепи.
  • Как только предохранитель или реле будут извлечены из блока, можно осуществлять замену. Практически каждый автолюбитель имеет в своем автомобиле небольшой чемоданчик с набором запасных элементов блока. Заменять пострадавший предохранитель необходимо на такой же, иначе система не будет функционировать правильно.

Окончательным действием станет возвращение крышки на место и включение зажигания. Если проблема была в предохранителе или реле, то автомобиль после замены снова будет исправно работать. Если же нет, то рекомендуется обратиться за помощью в специализированные СТО.

Авто

Таким образом, Mercedes W124 – автомобиль, оборудованный тремя блоками предохранителей и реле. Внутри каждого агрегата находятся элементы, благодаря которым устройства и датчики транспортного средства функционируют в правильном режиме. В случае поломки осуществить замену предохранителя или реле можно даже своими руками.
