Предохранители Gazel Next

Газель Некст – довольно востребованная в Российской Федерации модель коммерческого транспорта, обеспечивающего комфорт и безопасность передвижения как водителю, так и пассажирам. Автомобиль отличается неплохим качеством сборки и имеет массу дополнительного оборудования – однако для поддержания авто в рабочем состоянии требуется своевременно обслуживать все его системы.

В первую очередь рекомендуется уделять внимание электрической части, в частности блокам предохранителей.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Предохранители

Расшифровка предохранителей для Газели Некст: за что отвечают?

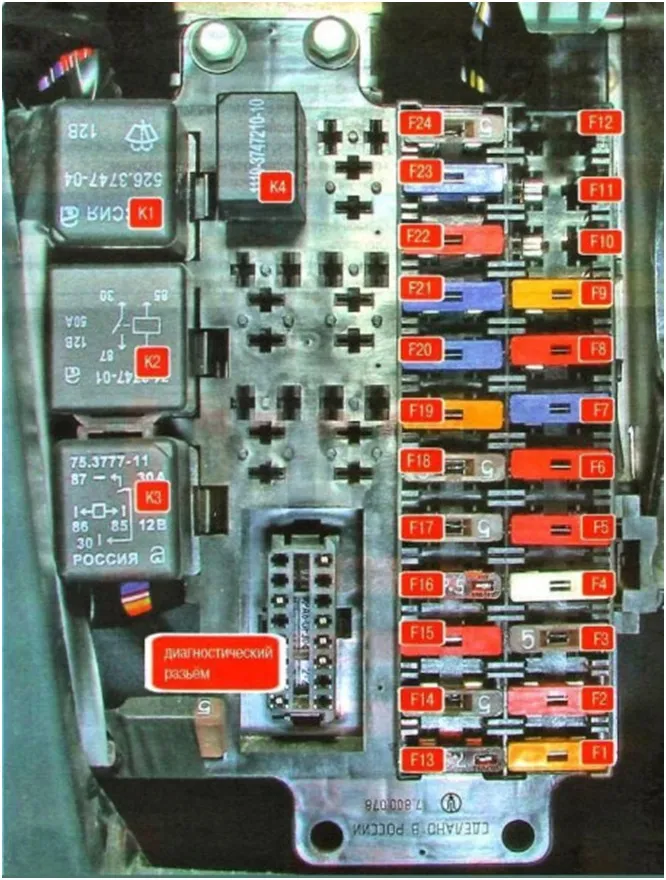

Отечественный производитель постарался облегчить жизнь механикам на заводах и СТО – все предохранители для Газели Некст имеют последовательную маркировку. Чтобы узнать функциональное местоположение или назначение любого защитного элемента достаточно сверить индекс детали с данными из нижестоящей таблицы.

Индекс/ маркировочный номер деталиФункциональное предназначение предохранителя
F1Предохранитель отвечает за работу стеклоочистителей, а также омывателя ветрового стекла и фар при наличии данных функций в комплектации
F2Элемент защищает от перенапряжения приборную панель и интерьерную подсветку, часто через данную деталь подключают дополнительное салонное освещение
F3Деталь отвечает только за работу электроприводов зеркал заднего вида
F4Деталь отвечает только за работу стеклоподъемников
F5Предохранитель предназначен для защиты от перенапряжения модуль обогрев зеркал заднего обзора
F6Предохранитель предназначен для защиты от перенапряжения системы обогрева сидений в салоне (при наличии данной опции в комплектации, в остальных случаях – разъем является резервным)
F7Элемент отвечает за дополнительный отопитель салона при его наличии
F8Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F9Деталь отвечает за цепь блокиратора дифференциала
F10Через данную деталь происходит подключение в общую цепь розетки 12 В для второго ряда сидений
F11Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F12Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F13Необходим для работы ламп ДХО
F14Необходим для работы задних противотуманных фонарей
F15Необходим для работы аварийного освещения и поворотов
F16Контролирует приборную панель и датчик скорости Газели Некст
F17Отвечает за работоспособность электронного блока управления двигателем
F18Необходим для работы модуля антиблокировки колес при торможении
F19Требуется для подключения в общую цепь прикуривателя в салоне
F20Дополнительный элемент для работу аварийной световой сигнализации, иногда является резервным
F21Элемент отвечает за салонное освещение
F22Необходим для работы интерьерной подсветки, иногда является резервным
F23Предназначен для защиты от перенапряжения центрального замка и аудиосистемы
F24Защита цепи предпускового обогревателя силового агрегата и диагностического разъема

Обратите внимание! Иногда слабо квалифицированные механики на СТО устанавливают предохранители без соблюдения условий заводской маркировки, ориентируясь только на пропускную мощность детали.

В этом нет ничего страшного, однако для простоты обслуживания ремонтируется размещать предохранители правильно – в противном случае при подключении дополнительного оборудования придется прозванивать и отмечать каждый предохранитель в блоке.

Как заменить поврежденные предохранители на Газель Некст

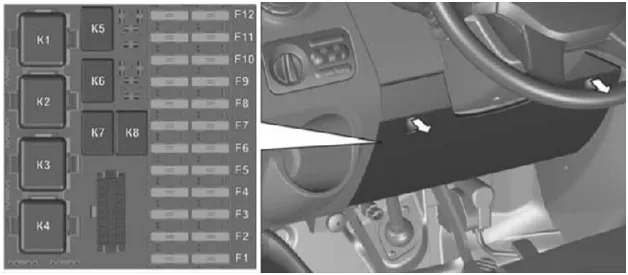

Сама процедура замены неисправного предохранителя на Газели Некст не является сложной – куда труднее найти поврежденный элемент. Дело в том, что на автомобиле присутствует 3 блока предохранителей, которые расположены следующим образом:

  • Щиток моторного отсека – находится справа под капотом на щитке передка автомобиля. Отвечает за электронный блок управления двигателем и другие технические части силового агрегата;
  • Блок моторного отсека – расположен под капотом слева от двигателя. Отвечает за защиту от перенапряжения общем плюсовой цепи и имеет резервные ячейки для подключения дополнительного оборудования;
  • Салонный блок предохранителей – находиться внизу приборной панели под рулевой колонкой. Необходим для защиты от перенапряжения дополнительных функций и модулей комплектации транспортного средства.

Замена предохранителей

Для замены неисправных предохранителей в любом блоке Газели Некст потребуется только пара отверток – шлицевая и крестовая, а также специализированный съемник для демонтажа предохранителей или обычный медицинский пинцет. Вся процедура осуществляется по следующему алгоритму действий:

  • В первую очередь требуется откинуть все клеммы от аккумуляторной батареи, чтобы избежать вероятности короткого замыкания электроцепи во время обслуживания транспортного средства;
  • Далее с помощью отверток аккуратно отщелкиваем декоративные накладки и раскручиваем фиксирующие крепления на блоках предохранителей чтобы обеспечить доступ к деталям;
  • Затем визуально или с помощью демонтажа каждого элемента находим неисправную деталь. Поврежденный предохранитель будет иметь следы оплавления на боках, а также треснутую защитную спираль;
  • Затем устанавливаем на место неисправного элемента новую деталь до появления характерного щелчка;
  • Устанавливаем все крепления обратно, подключаем аккумуляторную батарею и проверяем работоспособность электросистемы автомобиля.

Газель Некст

Обратите внимание! Регулярный выход из строя одного и того же предохранителя является прямым признаком проблем в электротехнической части транспортного средства.

В этом случае рекомендуется отправить автомобиль на диагностику в квалицированный сервисный центр, чтобы избежать дорогостоящего ремонта в ближайшем будущем.
