Предохранители Citroen Berlingo

Ситроен Берлинго представлен на рынке СНГ двумя поколениями. Первая генерация выпущена в серийное производство в 1996 году, вторая – в 2008 году. В обоих поколениях схема и место расположение предохранителей идентичное:

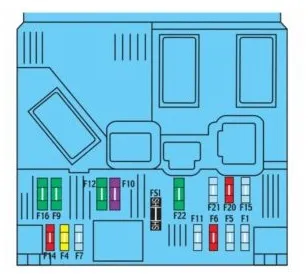

  • Основной блок: в салоне машины, слева от рулевого колеса;

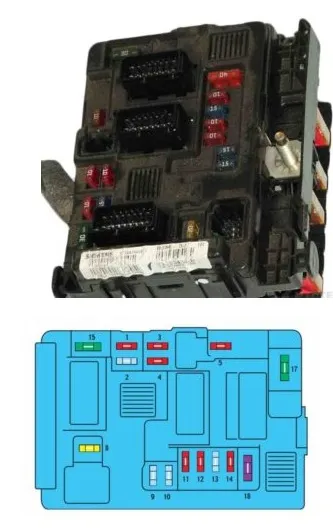

  • Дополнительный: под капотом, в моторном отсеке, справа от аккумуляторной батареи.

В Ситроен Берлинго предустановлены предохранители ножевого типа с плавильным элементом по центру.

Авто

Учитывая большое количество модулей в основном и дополнительном блоках, с тыльной стороны крышки корпуса нанесена маркировка, распиновка, расшифровка по каждому из номеров. Что существенно упрощает процесс идентификации модуля.

Замена предохранителей не отнимет много времени, но требует внимательности со стороны ремонтника. Нарушение технологии монтажа не допустимо, что повлечет выход из строя оборудования.

Предохранители Citroen Berlingo

При возникновении сложностей с установкой, профилактикой обратитесь за помощью к мастерам сервисных центров.

Описание предохранителей на автомобиль Citroen Berlingo: расположение, схемы, цена

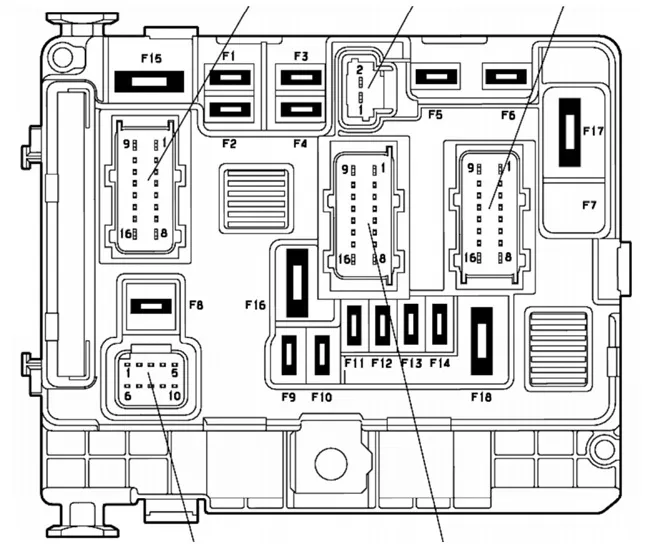

  • Схема установки предохранителей
Маркировка / амперажЗа что отвечает (с описанием)
F (Ф-1) / 40Электрический вентилятор системы охлаждения двигателя
F (Ф-2) / 80Насос гидравлического усилителя
F (Ф-3) / 40Цепи питания: диагностический разъем, аварийка, стеклоочиститель спереди, на омыватель стекла, центральный замок, габариты
F (Ф-4) / 40Фары
F (Ф-5) / 80Электрическая цепь РТС
F (Ф-6) / 30Зарезервировано
F (Ф-7) / 30ABS, система курсовой устойчивости
F (Ф-8) / 20АБС дополнительно
F (Ф-9) / 30Электронный блок управления двигателем
F (Ф-10) / 10Зарезервировано
F (Ф-11) / 30Замок зажигания, стартер, дополнительная цепь питания
F (Ф-12) / 20Втягивающее реле стартера
F (Ф-13) / 30Вспомогательная цепь питания, зажигание
F (Ф-14) / 30Зарезервировано
F (Ф-15) / 40Система кондиционирования
F (Ф-16) / 15Зарезервировано
F (Ф-17) / 40Обогрев заднего стекла
F (Ф-18) / 10Зарезервировано
F (Ф-19) / 20Система курсовой устойчивости (дополнительно)
F (Ф-20) / 15Противотуманные фары
F (Ф-21) / 15Сигнал
F (Ф-22) / 15Зарезервировано
F (Ф-23) / 20На омыватель фар
F (Ф-24) / 15Бензонасос
F (Ф-25) / 10Система кондиционирования
F (Ф-26) / 10Генератор
F (Ф-27) / 20Зарезервировано
F (Ф-28) / 15Зарезервировано
F (Ф-29) / 10ЭБУ
F (Ф-30) / 15Центральный замок
F (Ф-31) / 10ЭБУ
F (Ф-32) / 10Штатный прикуриватель
F (Ф-33) / 5Модуль омывателя фар
F (Ф-34) / 15Резервация
F (Ф-35) / 5Ближнего света
F (Ф-36) / 15Модуль омывателя лобового стекла
F (Ф-37) / 15Резервация
F (Ф-38) / 15Резервация
F (Ф-39) / 15Резервация
F (Ф-40) / 15Резервация

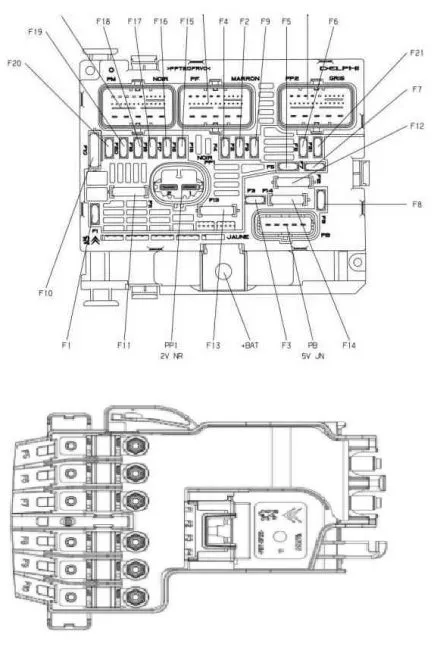

  • Схема расположения реле – прерывателей
ОбозначенияКакой за что отвечает / что обеспечивает
MK 1Противотуманные фары
MK 2Сигнал
MK 3Обогрев заднего стекла
MK 4Цепь электрического питания
MK 5Топливный насос (бензонасос)
MK 6Зарезервировано
MK 7Зарезервировано
MK 8Омыватель фар
MK 9Электрический вентилятор системы кондиционирования
MK 10Муфта компрессора
MK 11Зарезервировано
MK 12Реле стартера
MK 13Зарезервировано
MK 14Электронный блок управления двигателем
MK 15Резервация
MK 16Резервация
MK 17Резервация
MK 18Резервация

Цена оригинального монтажного блока с оригинальными предохранителями на автомобиль Ситроен Берлинго от 5400 рублей, аналоги от 4200 рублей. Стоимость реле – прерывателя от 530 рублей / шт.

Предохранители Citroen Berlingo

Признаки неисправности предохранителей на Citroen Berlingo

  • Между модулями простреливаем искра по причине прогорания плавильного элемента, ослабленного контакта;
  • В месте установки монтажного блока слышен запах плавленого;
  • На приборной панели сигнализирует индикатор о неисправности оборудования в моторном отсеке, салоне;
  • При подаче напряжения на приборы они неактивны.

Причины выхода из строя предохранителей на Citroen Berlingo

  • Не соблюдение сроков проведения технического осмотра автомобилю;
  • Приобретение не оригинальных комплектующих;
  • Нарушение технологии монтажа;
  • Деформация монтажного блока;
  • Короткое замыкание в электрической проводке;
  • Повреждение изоляционного слоя силовых кабелей;
  • Ослабление контактов на клеммах;
  • Окисление концевиков.

Предохранители Citroen Berlingo

Замена предохранителей на Citroen Berlingo

Подготовительный этап:

  • Комплект новых модулей, реле;
  • Отвертка, пластиковый пинцет для извлечения модулей с гнезда;
  • Дополнительное освещение, фонарь.

Последовательность действий при замене в салоне машины:

  • Помещаем техническое средство в периметр ремонтной зоны, активируем стояночный тормоз в целях безопасности, предотвращения отката;
  • Открываем капот, снимаем силовые клеммы с аккумуляторной батареи;
  • В салоне машины слева от руля отщелкиваем пластиковую крышку, пинцетом извлекаем предохранитель по порядковому номеру;
  • На штатное место вставляем новый модуль, закрываем крышку вновь.

Для замены монтажного блока в сборе необходимо дополнительно выкрутить два винта, фиксирующих плату к корпусу.

Предохранители Citroen Berlingo

Установка реле — прерывателей в моторном отсеке:

  • Глушим двигатель, открываем капот;
  • Справа, за аккумуляторной батареей отщелкиваем пластиковую крышку корпуса, в который вмонтирован монтажный блок с модулями;
  • Пинцетом извлекаем реле — прерыватель по порядковому номеру, заменяем новым, закрываем крышку вновь.

Ресурс эксплуатации реле – прерывателей дольше предохранителей, поэтому их меняют реже. В основном при деформации, повреждении корпуса, блока, клемм.

Мастера СТО рекомендуют проверять монтажный блок в моторном отсеке на отсутствие влаги после длительных поездок по лужам. По мере необходимости просушите корпус, продуйте потоком сжатого воздуха. Не допускайте образования, скопления конденсата в пластиковом корпусе.

Периодически проверяйте состояние изоляционного слоя силовых кабелей. Очищайте концевики от окисления.

Средний ресурс эксплуатации предохранителей, реле — прерывателей на Ситроен Берлинго — 70 тыс. км.
