Замена подшипника ступицы Renault Logan: 44 или 48 меток ABS и порядок работ
Передний подшипник ступицы на Логане один по размеру для обоих поколений — 37 × 72 × 37 мм, — но бывает в трёх исполнениях: без ABS, с ABS на 44 метки (ранние Логаны 1) и с ABS на 48 меток (Логан 1 примерно с 2008 года и все Логаны 2). Перепутать 44 и 48 — значит получить горящую лампу ABS. Сзади подшипник запрессован в тормозной барабан, и там свои размеры.
Ниже — номера передних и задних подшипников, как понять, что подшипник гудит, и как его поменять.
Передний подшипник
| Исполнение | Оригинал | Аналоги | Машины |
|---|---|---|---|
| С ABS, 48 меток | 402101554R, 7701207677 | SNR R155.75, SKF VKBA 3637 | Логан 1 примерно с 2008 года, Логан 2 |
| С ABS, 44 метки | 6001547686 | SNR R155.80, SKF VKBA 6561, FAG 713 6309 90 | ранние Логаны 1 |
| Без ABS | 6001547696, 7701205779 | SNR R155.16, febi 05528 | машины без ABS |

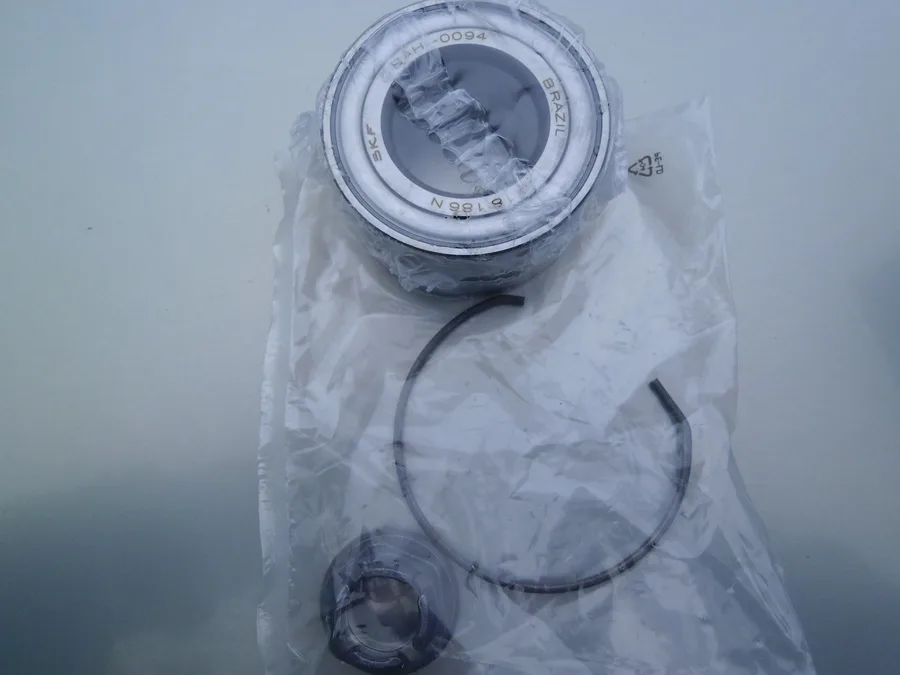

Размер у всех 37 × 72 × 37 мм. Книга «Третий Рим» предупреждает, что на Логанах разных лет стоят подшипники разной конструкции одного размера, и советует смотреть маркировку. Надёжнее всего — снять старый и посчитать метки на его магнитном кольце. SNR R155.75 — это набор с гайкой и стопорным кольцом, XGB41140R00 по словам владельцев — тот же подшипник без них. Все варианты — на страницах подбора Логана 1 и Логана 2.
Задний подшипник
Сзади ступица сделана заодно с тормозным барабаном, а подшипник запрессован в барабан. Размер зависит от барабана:
- 25 × 55 × 43 мм — Логан 2 и часть Логанов 1: 7701210004, SNR R155.88, SKF VKBA 6658;
- 25 × 52 × 37 мм — Логан 1: 7701205812, SNR R155.63, SKF VKBA 3525.
Датчик ABS сзади читает магнитное кольцо на барабане, а не подшипник. Если меняете подшипник отдельно, кольцо обязательно переставьте — иначе загорится ABS. Многие владельцы проще покупают барабан в сборе с подшипником, а кольцо переставляют со старого.
Как понять, что подшипник износился
Изношенный подшипник гудит при езде — так владельцы обычно и находят неисправность. Вывесите колесо и покачайте его в вертикальной плоскости: люфт — повод разбираться. Книга советует попросить помощника нажать на тормоз: если люфт остался — виноваты шаровые, если пропал — подшипник ступицы.
Как поменять передний подшипник
Нужны два ключа на 16, Torx T30 и T40, головка на 30, пресс или съёмник для подшипников ступиц, съёмник стопорных колец, бородок и молоток. По книге «Третий Рим» — около полутора часов на сторону, плюс снятие поворотного кулака:
- На колёсах ослабьте гайку ступицы и болты колеса. Поднимите машину и снимите колесо.
- Снимите суппорт в сборе, не отсоединяя шланг, и подвесьте его на проволоке.
- Открутите винт датчика ABS и выведите его жгут из держателей.
- Отсоедините наконечник рулевой тяги от кулака, выверните два винта диска (Torx T40) и снимите диск.
- Снимите поворотный кулак.
- Выпрессуйте ступицу из подшипника оправкой. На ступице останется половина внутреннего кольца — снимите её съёмником.
- Снимите стопорное кольцо и выпрессуйте подшипник из кулака.
- Смажьте гнездо кулака тонким слоем смазки и запрессуйте новый подшипник, давя только на наружное кольцо. Тёмное магнитное кольцо подшипника должно смотреть в сторону датчика ABS.
- Поставьте стопорное кольцо и запрессуйте ступицу, подперев внутреннее кольцо подшипника.
- Соберите всё в обратном порядке. Новую гайку ступицы затяните на 70 Н·м на вывешенной машине и окончательно — на 280 Н·м на колёсах.
Книга советует менять подшипники обеих передних ступиц сразу и не использовать гайку ступицы повторно. Без пресса можно обойтись съёмником для выпрессовки и запрессовки подшипников ступиц.
Опыт владельцев
Подшипники передней ступицы с ABS не отличаются начиная с 2008 года и до настоящего времени — у них 48 меток. 44 метки были до 2007 года.
Поменял в сервисе с гарантией полгода. Не угадали с метками магнитными, по гарантии ещё левый подшипник 2 раза меняли, пока метки не попали, которые нужны. По VIN одни, на месте стояли 44.
XGB41140R00 SNR подшипник на 48 меток с ABS… Он идёт без гайки и стопорного кольца… Подшипник подошёл. Логан 2, 8 клапанов, 2014 г. в.
Вопросы и ответы
44 или 48 меток ABS на подшипнике Логана?
На Логане 2 и Логане 1 примерно с 2008 года — 48 (402101554R, SNR R155.75). На ранних Логанах 1 — 44 (6001547686, SNR R155.80). Надёжнее посчитать метки на старом подшипнике.
Какой размер переднего подшипника на Логане?
37 × 72 × 37 мм — у всех исполнений и у обоих поколений.
Задний подшипник меняется отдельно от барабана?
Можно: его выпрессовывают оправкой и ставят новый, гайку ступицы — новую на 175 Н·м. Но многие берут барабан в сборе с подшипником. Кольцо ABS в любом случае переставьте.
Главное перед покупкой
Посчитайте метки на старом подшипнике или хотя бы проверьте год: Логан 2 и Логан 1 с 2008 года — 402101554R / SNR R155.75, ранний Логан 1 — 6001547686 / R155.80, без ABS — R155.16.
Сразу купите новую гайку ступицы и стопорное кольцо, если их нет в комплекте, и ставьте подшипник тёмным кольцом к датчику ABS.
