Предохранители Mitsubishi Lancer 9

Отказ одного из предохранителей в Митсубиси Лансер 9 наиболее вероятно вызван неисправностью электрооборудования автомобиля либо одного из устройств автомобиля. Автовладелец должен иметь информацию, где находится предохранитель (либо предохранители), отвечающий за определенное устройство Лансер 9. Территориально предохранители расположены в двух блоках: подкапотного пространства и в салоне.

Предохранители подкапотного простанства

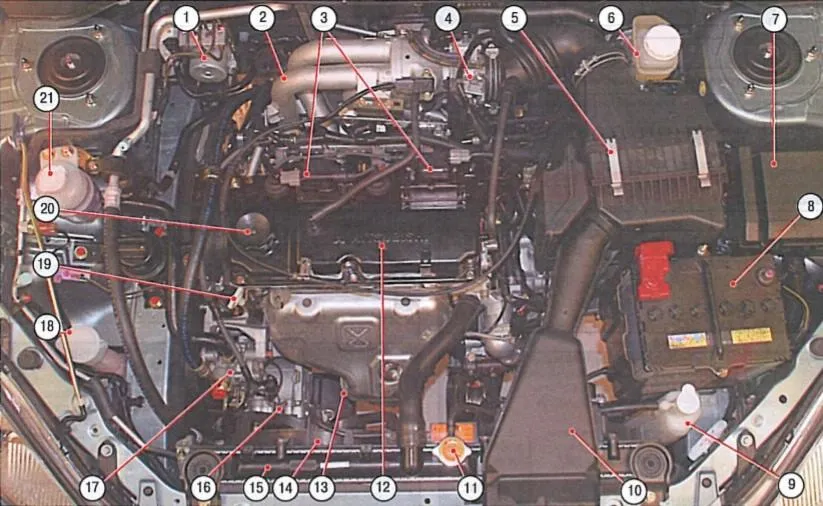

Предохранители под капотом автомобиля расположены в месте, обозначенном позицией 7.

Расположение

Блок предохранителей открывается, как показано на рисунке:Блок предохранителей

Схема расположения предохранителей в подкапотном блоке Mitsubishi Lancer 9.

Схема расположения предохранителей

Расшифровка назначений предохранителей приведена в таблице:

НомерНазначение, номинал
1Противотуманки, 15 Ампер
2Сигнал звуковой, 10 Ампер
3Реле противотуманок (опционно)
4Расходомер, клапан рециркуляции, датчик коленвала, блок ECU, регулятор ХХ, продувка адсорбера, 20 Ампер
5Компрессор кондиционера, 10 Ампер
6Реле сигнала
7АБС, ECU, стопы дополнительные, 15 Ампер
8Резерв
9Дополнительные приборы, 15 Ампер
10Резерв
11Цепь генератора, 7,5 Ампер
12Резерв
13ETAKCS, поворотники, 10 Ампер
14Цепи АКПП, 20 Ампер
15Топливный насос, 15 Ампер
16Резерв
17Замок зажигания, 40 Ампер
18Стеклоподъемники, 30 Ампер
19Переключатель рулевой консоли, приборная панель, 10 Ампер
20Часы, магнитола, 10 Ампер
21Блок управления климат-контроля, подсветки консоли, фонарей задних, 7,5 Ампер
22Подсветка номерного знака, приборная панель, 7,5 Ампер
23Правая фара, 10 Ампер
24Левая фара, корректор светового потока, 10 Ампер
25Управление светом
26Вентилятора реле
27ABS, 60 Ампер
28Управление вентилятором, 50 Ампер
29Левая фара, 10 ампер
30Правая фара, 10 Ампер
31Зарядка аккумулятора, 60 Ампер
32Противотуманки, 15 Ампер

Дополнительный блок реле под капотом расположен, как показано на рисунке:Дополнительный блок реле

Схема расположения реле.

Схема расположения реле

Назначение реле приведено в таблице:

НомерНазначение
1Разъем индикатора вращения коленвала
2Резерв
3Резерв
4резерв
5Зажигания реле
6Реле АКПП
7Главное реле
8Кондиционера реле

Салонный блок предохранителей

Блок предохранителей в салоне расположен под приборной панелью.Блок предохранителей в салоне

Схема расположения предохранителей в салонном блоке.

Схема расположения предохранителей в салонном блоке

Расшифровка предохранителей в салоне приведена в таблице:

НомерНазначение
1Реле противотуманок
2Резерв
3Реле бензонасоса
4Реле сидений подогрева
5Реле бензонасоса 2
6Стеклоподъемников реле
7, 30Контакты
8Вентилятора реле
9Задний обогреватель стекла реле
10Кондиционер, 30 Ампер
11Заднего стекла обогрев, 30 Ампер
12Электрозеркала, 7,5 Ампер
13ABS, 7,5 Ампер
14Резерв
15Реле обогревателя, АКПП, отопителя цепи питания, 7,5 Ампер
16Цепи управления реле электрозеркал, 7,5 Ампер
17Резерв
18Резерв
19Резерв
20Противотуманки задние, 10 Ампер
21Цепи питания реле АКПП, блоков управления, 7,5 Ампер
22Предохранитель на прикуриватель, 15 Ампер
23Разъем OBDII, 15 ампер
24Индикаторные лампы приборной панели, 7,5 Ампер
25Электронные блоки управления трансмиссией, двигателя, реле бензонасоса, 7,5 Ампер
26Задний стеклоочиститель (опция), 15 Ампер
27Катушки зажигания, 10 Ампер
28Блок управления светом, 20 Ампер
29Резерв

Последовательность обнаружения неисправного предохранителя и его замены

В процессе эксплуатации автомобиля, если проявилась неисправность отдельного устройства либо узла Митсубиси Лансер 9, по приведеным выше таблицам и рисункам необходимо определить место установки предохранителя (предохранителей), обслуживающих данное устройство либо систему в целом. Далее при выключенном зажигании следует извлечь данный предохранитель из ячейки разъема. Это проще выполнить при помощи специальных щипцов, которые размещаются в крышке съемной панели салонного блока предохранителей. Далее производится проверка предохранителя. Это можно сделать визуальным методом. Данный метод не имеет стопроцентной точности, поэтому лучше осуществлять проверку исправности предохранителя при помощи мультиметра.

В случае, когда вышел из строя предохранитель, необходимо заменить его на заведомо исправный того же номинала. Нельзя устанавливать предохранитель с неизвестным либо иным номиналом. Допускается устанавливать временно предохранитель, превышающий номинал не более, чем на 25%, например, 15 Ампер вместо 10. Дальнейшая эксплуатация автомобиля возможна только после его замены на штатный предохранитель. Ни в коем случае, даже временно, нельзя использовать так называемый «жучок». Последствием этого непродуманного действия может быть воспламенение электропроводки.

Если после установки нового предохранителя и включения зажигания либо последующей эксплуатации автомобиля он вновь выходит из строя (перегорает), необходимо приступить к исследованию электрооборудования автомобиля, проверке устройств, которые обслуживает предохранитель. Постоянное перегорание одного из предохранителей является свидетельством неисправности электропроводки, одного из устройств, которые обслуживает предохранитель.

В результате длительной эксплуатации автомобиля Митсубиси Лансер 9 либо дорожно-транспортного происшествия возможны случаи выхода из строя блоков предохранителей и реле, как салонного, так и находящегося под капотом. В этом случае необходимо произвести их демонтаж и замену.

Замена блока салонных предохранителей

Последовательность замены блока предохранителей в салоне:

  • Отстегнуть держатель блока предохранителей.
  • Вынуть плату блока предохранителей из держателя.
  • Отключить разъемы от блока предохранителей. Для простоты дальнейшего монтажа их необходимо пометить и предварительно (до снятия) сфотографировать места установки.

Если после визуального осмотра блоков предохранителей обнаружатся трудно устранимые неисправности, данный блок необходимо заменить на контрактный либо новый.Предохранитель

Стоимость контрактного блока предохранителей от 1.000 рублей.
