Клапанная крышка Mitsubishi Lancer 9

В процессе эксплуатации автомобиля Митсубиси Лансер 9 владелец может обнаружить потеки масла из под клапанной крышки. Данный симптом говорит о том, что прохудилась ее прокладка. Устранять проблему с помощью герметика или чрезмерного затягивания болтов не рекомендуется. Единственным правильным выходом является замена прокладки клапанной крышки. Если не произвести ремонт своевременно, то уровень масла может опуститься ниже критического. Это в свою очередь приведет к чрезмерному износу силовой установки и может стать причиной необходимости капитального ремонта двигателя.

Прокладки клапанной крышки
Старая и новая прокладки клапанной крышки

Артикул и стоимость оригинальной прокладки клапанной крышки на Лансер 9 и ее  аналогов

Оригинальная прокладка клапанной крышки имеет артикульный номер MD342281. Ее стоимость составляет порядка 400-500 рублей. Опытные автовладельцы рекомендуют менять ее совместно с уплотнительными кольцами свечных колодцев. Их артикульный номер — MD339118. Цена находится в пределах от 100 до 200 рублей.

Клапанная прокладка
Оригинальная клапанная прокладка

При невозможности приобрести фирменную прокладку следует обратить внимание на изделия сторонних производителей. Хорошие альтернативные варианты приведены в таблице ниже. Они не уступают по качеству оригинальному уплотнителю, но при этом обладают более низкой ценой.

Таблица — Перечень хороших аналогов оригинальной прокладки клапанной крышки Митсубиси Лансер 9

Фирма производительАртикульный номерПримерная стоимость, рубль
ELRING560.715120-130
NIPPARTSJ1235001160-170
PAYENJN317200-210
GLASERX83192-01210-230
PATRONPG6-0121260-270
FAIRC981S270-290
ASHIKA47-05-506300-310

Требуемые инструменты

Для того, чтобы выполнить замену прокладки клапанной крышки силовой установки Митсубиси Лансер 9, потребуются инструменты, приведенные в таблице ниже.

Таблица — Перечень инструментов, необходимых для замены прокладки клапанной крышки Mitsubishi Lancer 9

НаименованиеПримечание
ОтверткаС плоским лезвием
НожДля удаления остатков старой прокладки
Ключ"на 12"
Головка"на 10"
Динамометрический ключДля точной регулировки момента затягивания креплений клапанной крышки

Выполнять работы рекомендуется на чистом двигателе. Поэтому желательно предварительно помыть силовую установку.

Процесс замены прокладки клапанной крышки на Митсубиси Лансер 9

Для того, чтобы выполнить замену прокладки клапанной крышки Mitsubishi Lancer 9, рекомендуется воспользоваться инструкцией, которая приведена ниже.

  • Открыть капот.
  • Отсоединить минусовую клемму от аккумуляторной батареи.

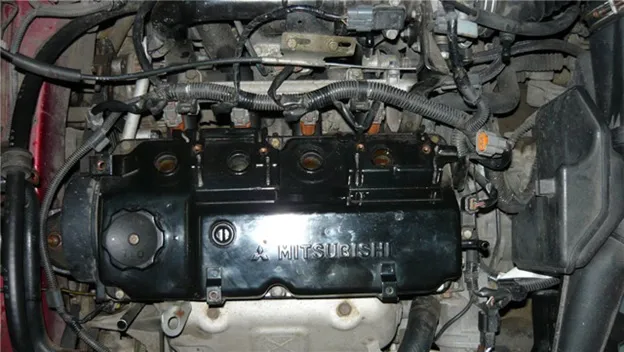

Подкапотное пространство
Внешний вид подкапотного пространства
  • Снять шланг с клапанной крышки.
Демонтаж
Демонтированный шланг
  • Изъять катушки зажигания.
Катушки зажигания
Демонтированные катушки зажигания
  • Очистить поверхность от загрязнений. Это позволит избежать попадания инородных частиц в цилиндры.
Процесс очистки
Процесс очистки от загрязнений
  • Выкрутить свечи зажигания.
Свечи зажигания
Вид после демонтажа свечей зажигания
  • Проконтролировать отсутствие мусора, который может попасть внутрь силовой установки.
Контроль
Контроль отсутствия мусора
  • Отогнуть язычок. Освободить шлейф электропроводки с кронштейна.
Язычок на кронштейне
Расположение язычка на кронштейне, удерживающем провода
  • Открутить болты крепления кожуха газораспределительного механизма. Производить демонтаж корпуса не требуется.
Крепление кожуха
Расположение креплений кожуха газораспределительного механизма
  • Открутить крепление шланга гидроусилителя руля.
  • Снять крепление тросика газа.
  • Тросик газа загнуть за дроссель либо закрепить его так, чтобы он не мешал демонтажу клапанной крышки.
Демонтаж
Процесс демонтажа клапанной крышки
  • Открутить крепления клапанной крышки. Снять ее. При этом может наблюдаться прилипание резиновой прокладки.

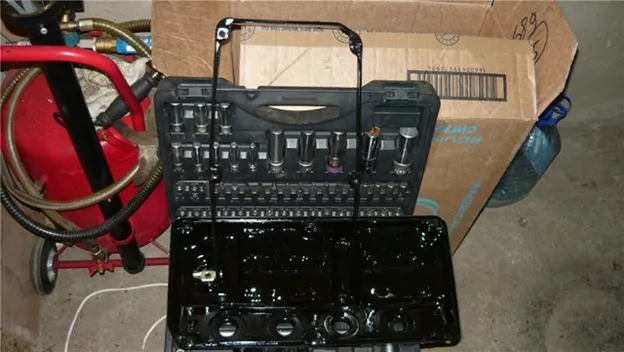

Клапанная крышка
Снятая клапанная крышка
  • Проконтролировать состояние уплотнительных колец свечных колодцев. При необходимости произвести их замену.
После демонтажа
Вид после демонтажа клапанной крышки
Кольца
Контроль состояния уплотнительных колец свечных колодцев
  • Очистить посадочное место клапанной крышки. По контуру не должно наблюдаться остатков старой прокладки и прочих инородных элементов.
Монтаж
Подготовка к монтажу новой прокладки
  • Снять старую прокладку с клапанной крышки.
Клапанная крышка
Демонтированная старая прокладка клапанной крышки
  • Очистить посадочное место от загрязнений.
  • Уложить новую прокладку. При этом следует учитывать, что она имеет верх и низ, а также посадочное место к блоку цилиндров. Начинать укладку следует с скошенного угла крышки.
  • Установить клапанную крышку на место.
  • Затянуть болты. При этом следует первыми закручивать крепления, расположенные по центру. Следует избегать перекосов крышки и выдавливания прокладки.
Процесс затяжки
Процесс затяжки
  • Собрать все в обратном порядке.
  • Запустить мотор.
  • Проконтролировать отсутствие просачиваний и подтеков.
Просачивания
Контроль отсутствия просачиваний
