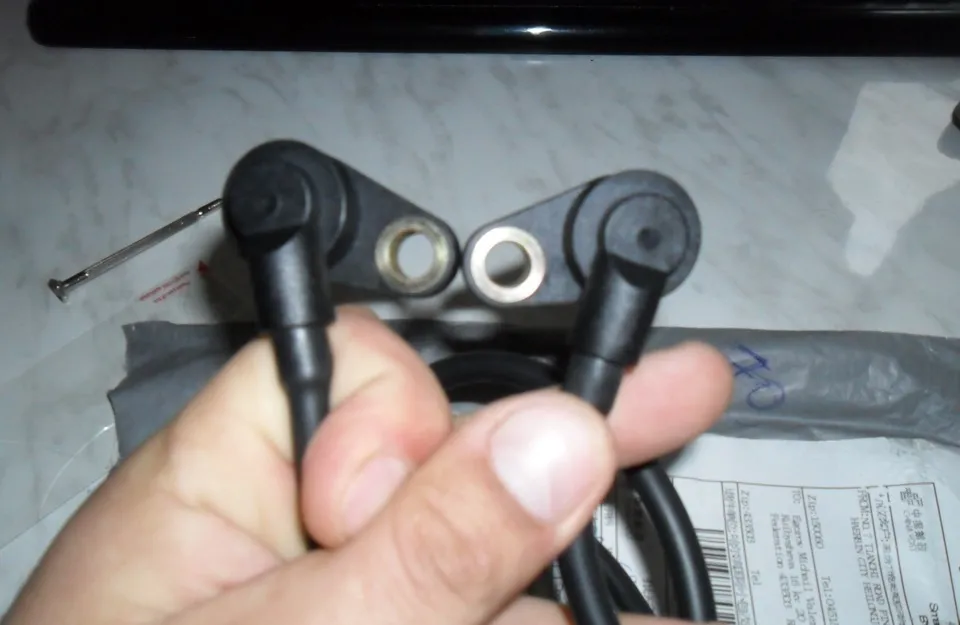

Датчик АБС Mitsubishi Lancer 9

Датчики АБС в автомобилях Митсубиси Лансер 9 нечасто выходят из строя. Однако в процессе ремонта ступиц колес они нередко повреждаются, в процессе эксплуатации автомобиля происходит обрыв электропроводки, ведущей к ним. Поэтому многие автовладельцы автомобилей Mitsubishi Lancer 9 сталкиваются с необходимостью замены этих датчиков.

Процесс демонтажа датчиков бывает осложнен большой загрязненностью места его крепления, в процессе ремонта датчики часто повреждаются и, даже если они исправны, подлежат замене. Поэтому важно перед проведением ремонтных работ проверить причину неисправности системы ABS, то есть выполнить диагностику.

Определение причин неисправности системы АБС

Содержание

Определение причин неисправности системы АБС
Устранение ошибок
Замена датчиков АБС

Если в процессе эксплуатации автомобиля на приборной панели загорелся значок «ABS», значит, одно из устройств системы вышло из строя, и она перешла в аварийный режим работы. При этом ее работоспособность полностью теряется, необходим ремонт.

На первом этапе ремонта следует определить характер неисправности. Проще всего для этой цели использовать диагностический сканер, можно универсальный. Если такого в пользовании нет, а поездка на СТО представляет определенную трудность, можно выполнить самодиагностику блока АБС с помощью так называемого блинк-метода. Для этого необходим лишь недлинный проводник. С помощью него необходимо замкнуть контакт диагностического разъема автомобиля 1 на «массу», то есть любой зачищенный металлический элемент кузова, который можно найти в области рулевой колонки.

Схема расположения диагностического разъема, расположение контактов показаны на рисунке:

Далее необходимо включить зажигание. После этого индикаторная лампа «АБС» начнет мигать. По количеству миганий лампы можно считать код неисправности. Например, если индикаторная лампочка моргнет два раза, затем, немного погодя, еще три раза, значит, код ошибки будет 23. Далее лампочка будет сообщать о другом коде ошибки, если больше кодов ошибок нет, она будет повторять коды по кругу.

После выполнения данной процедуры следует расшифровать коды ошибок согласно приведенному ниже списку.

Ошибки 11, 12, 13 и 14, соответственно, переднего правого, переднего правого, заднего правого и заднего левого колеса указывают на то, что в цепи датчиков колес имеется обрыв или короткое замыкание, и сигнал от них к блоку АБС не поступает. Это может быть не только неисправность самого датчика, но и обрыв проводки, идущей к ним. Поэтому необходимо первоначально прозвонить конкретный датчик, на который указала неисправности. Необходимо отключить разъем соответствующего датчика, который находится под колесной аркой, затем с помощью мультиметра в режиме «прозвонка» либо «диод» измерить сопротивление датчика в обоих напрвлениях. В одном из них сопротивление должно находиться в пределах от 500 до 800 Ом. Если датчик не будет звониться в двух направлениях (сопротивление равно бесконечности либо, как показывает мультиметр, «1»), такой датчик является неисправным, и его необходимо менять.

Если все датчики окажутся исправными на предмет прозвонки, следовательно, неисправна электропроводка, ведущая к блоку управления АБС. Необходимо прозванивать проводку либо, при отсутствии опыта или технической возможности, воспользоваться услугами автоэлектрика.

Устранение ошибок

Ошибки 21 – 24 свидетельствуют о низком уровне сигнала с соответствующего датчика. Это возможно по следующим причинам:

неисправность либо межвитковое замыкание датчика;
засорение «гребенки» на ступице;
смещение датчика;
повреждение датчика или «гребенки» во время ремонта ступицы.

В первую очередь следует почистить «гребенку», проверить ее зазор с датчиком, почистить контакты разъема датчика АБС. Далее необходимо удалить ошибки, для чего необходимо снять отрицательную клемму аккумуляторной батареи более, чем на 10 минут, затем вновь подключить. Все это необходимо делать при выключенном зажигании. После этого необходимо включить зажигание, убедиться что сигнал «АБС» не горит. Это не значит, что проблема решена. Возможно, через несколько километров пробега она вновь засветится. В таком случае необходимо повторить проведенные процедуры и приступить к замене необходимого датчика.

Замена датчиков АБС

Датчики ABS находятся на ступицах колес, как показано на рисунке:

Для того чтобы их демонтировать, требуется торцевой ключ. В процессе демонтажа часто датчик повреждается, и его рабочий элемент приходится высверливать или выбивать. Это необходимо производить аккуратно, чтобы не повредить гребенку.
