КПП Toyota RAV4

На автомобиле Toyota RAV4 можно встретить АКПП, МКПП или вариатор. Каждый тип трансмиссии имеет свои преимущества и недостатки. Коробка автомат обеспечивает высокий комфорт и имеет приемлемый ресурс, но владельцу придется мириться с более высоким расходом топлива.

Машина с бесступенчатой трансмиссией экономична и удобна в управлении, но чувствительна к нарушениям рекомендаций по эксплуатации. Автомобиль Тойота РАВ 4 с коробкой механика наиболее сложен в управлении, но позволяет получить полный контроль над транспортным средством, низкое потребление горючего и отличную динамику.

Обзор КПП на автомобилях Toyota RAV4

На дорестайлинговые автомобили с двигателем на 2 литра устанавливалась АКПП U140 и ее модификации U140E и U140F. На более мощных машинах с 2.4-литровым мотором использовалась серия автоматов U240, U240E, U241 и U241E. Чуть позже им на смену пришла коробка U250E. На последнем поколении Toyota RAV4 встречаются АКПП U660E и U760E. Все коробки имеют схожую конструкцию, поэтому большая часть узлов и деталей являются взаимозаменяемыми.

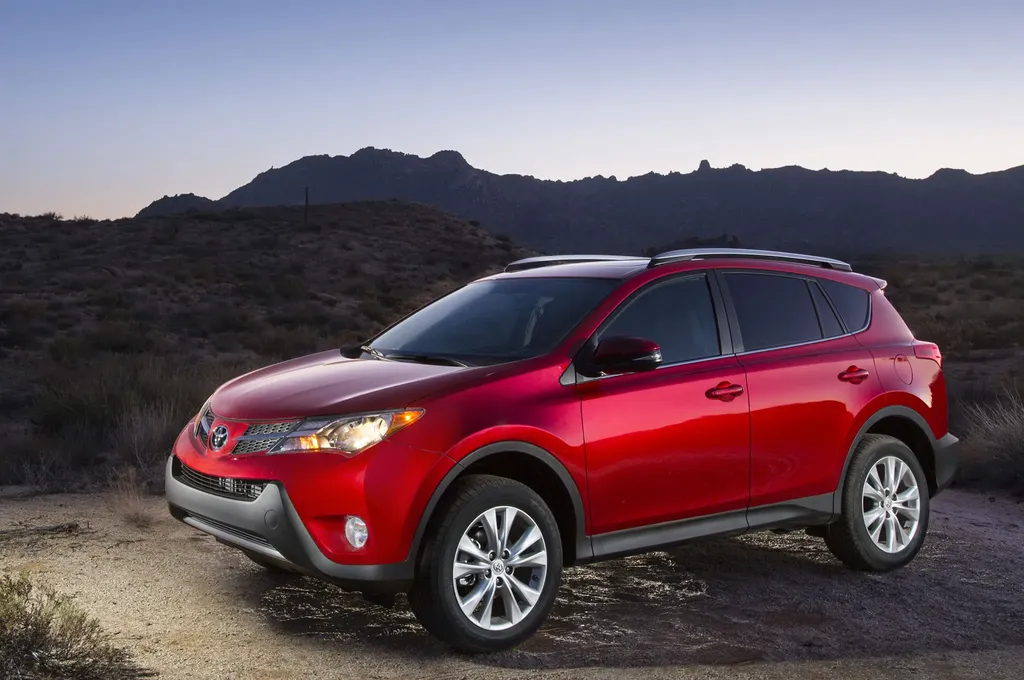

Тойота Рав 4

Коробка U140E дебютировала в 1998 году. Ее конструкция оказалась крайне удачной. Запас прочности АКПП внушительный. Для машин 4х4 была разработана модификация U140F.

В 1999 году была разработана четырехступенчатая автоматическая коробка перемены передач U240. Первоначально она планировалась исключительно для внутреннего японского рынка. Однако первый же тест драйв показал успешность АКПП. На основе U240 была сконструирована четырехступенчатая U241. Она получила часть усиленных деталей и узлов, например, насос, барабаны, валы. Коробка спроектирована на длительный срок службы, который составляет 400-500 тыс. км.

Автоматическая коробка перемены передач U241 создана для спокойного стиля вождения. Для агрессивной манеры езды Тойота РАВ 4 комплектуется шестиступенчатой АКПП U660E. Данная автоматическая трансмиссия стала одной из самых массовых узлов компании. Особенностью АКПП является возможность заблокировать гидротрансформатор уже на второй передаче. В результате разгон получается очень динамичным. Машина резко реагирует на нажатие педали газа. Спортивный стиль вождения существенно изнашивает фрикционы, поэтому смазка быстрыми темпами загрязняется. Несвоевременная замена масла вызывает серьезные проблемы, вплоть до необходимости капитального ремонта.

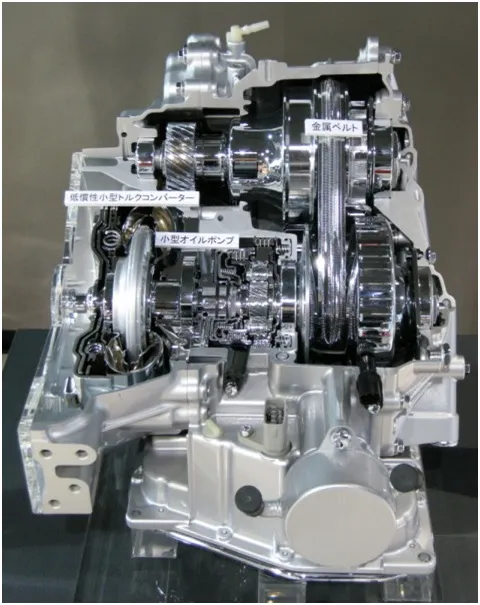

Вариатор Toyota RAV4

На переднеприводных и полноприводных Toyota RAV4 используется пятиступенчатые и шестиступенчатые механические коробки перемены передач. Наиболее популярными моделями МКПП являются узлы 3030042100, 3030042130 и 3030042101.

На переднеприводный автомобиль Toyota RAV4 устанавливаются вариаторы K111, K112 и K114. Версия машины с полным приводом комплектуется  бесступенчатыми трансмиссиями K111F, K112F и K114F. Более подробно информация о модификациях вариаторов Toyota RAV4 представлена в таблице ниже.

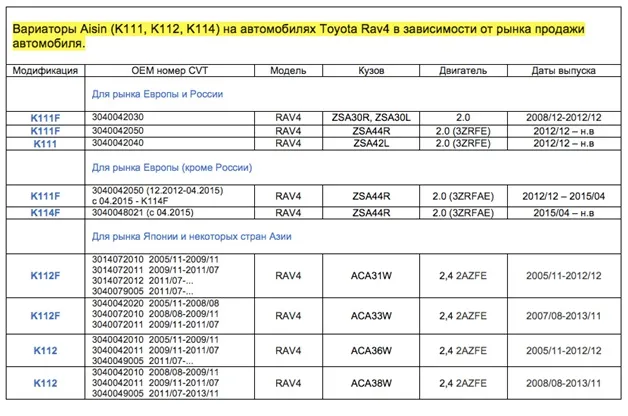

Таблица — Обзор модификации вариаторов, которыми комплектуется Toyota RAV4.

Модификация вариаторов

Основные технические характеристики

Основные технические характеристики Toyota RAV4 отличаются в зависимости от установленного силового агрегата и работающей с ним в паре трансмиссии. Информация о параметрах Тойота РАВ 4 представлена в таблицах ниже.

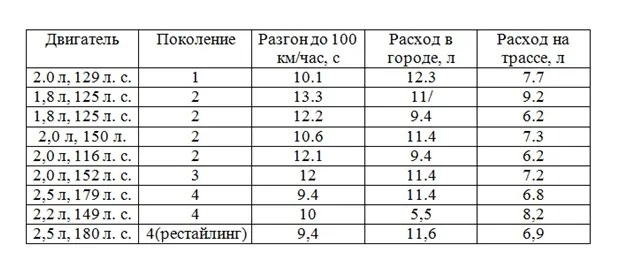

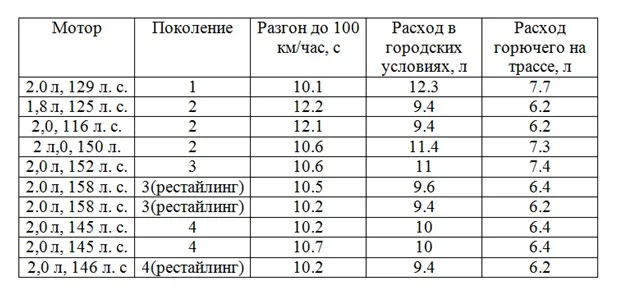

Таблица — Технические характеристики Toyota RAV4 с АКПП

Технические характеристики

Таблица — Основные параметры Toyota RAV4 с МКПП.

Основные параметры

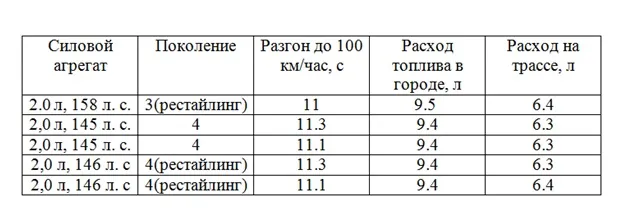

Таблица — Основные технические характеристики Toyota RAV4 с вариатором.

Основные технические характеристики

Отзывы владельцев говорят о том, что реальный расход горючего немного выше относительно заявленных нормативов. В зимний период автомобиль Тойота РАВ 4 потребляет в среднем на 1.5-2 литра больше от номинального значения. Летом разница не столь существенна.

Типичные проблемы АКПП, выявляемые в процессе эксплуатации

Все автоматические коробки перемены передач, устанавливаемые на Toyota RAV4, в той или иной степени чувствительны к соблюдению интервалов замены и качеству масла. Все же наиболее зависят от своевременной смены смазки коробки U660E и U760E. Если не провести их техническое обслуживание, то ремонт не заставит себя долго ждать.

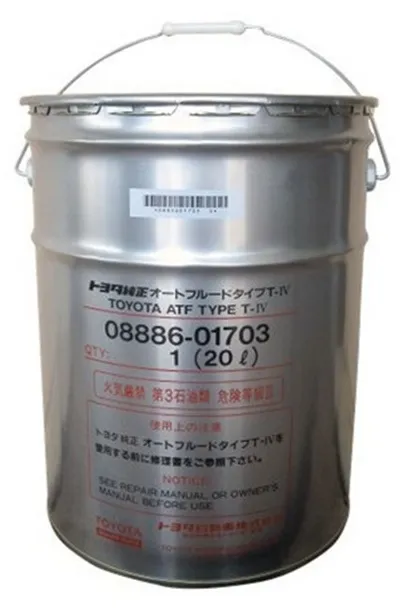

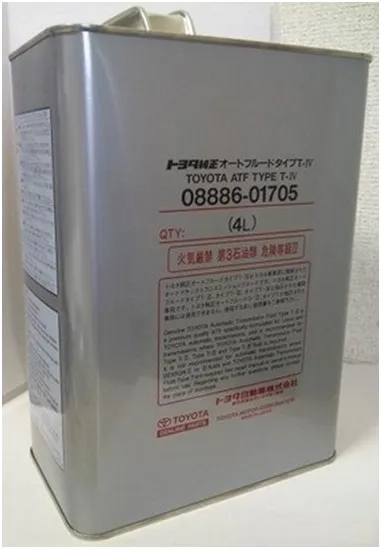

Канистра с оригинальным маслом в АКПП Toyota RAV4

Особенностью автоматической трансмиссии является сложность самостоятельно полностью сменить смазку. Автовладельцы обычно неоднократно повторяют цикл слива/заливки масла для минимизации остаточного количества жижи. Поэтому в продаже имеются и большие емкости с оригинальной трансмиссионной жидкостью.

Фирменное масло

В АКПП применяется фетровый фильтр с двойной мембраной. Он является одноразовым. Ресурс фильтрующего элемента находится в пределах 150-180 тыс. км. Все же его замену лучше проводит чаще. Опытные автовладельцы рекомендуют установку нового фильтрующего элемента перед каждой заливкой свежего масла.

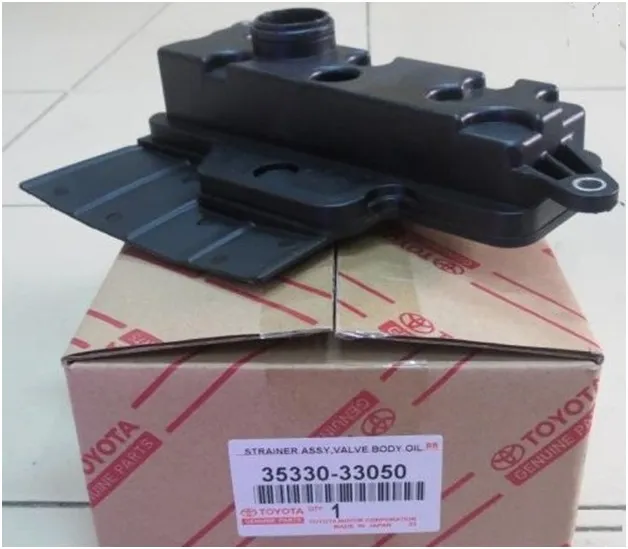

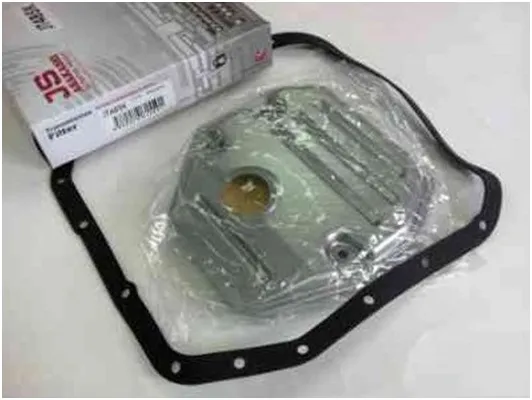

Фильтр и его упаковка

Внешний вид фильтрующего элемента

Быстрое загрязнение смазки или запах горелого от масла говорит об критическом состоянии фрикционов. Они обычно выходят из строя при пробеге в 150-200 тыс. км. Существенно влияет на ресурс фрикционов стиль вождения. У автовладельцев со спокойной манерой езды гидротрансформатор U241E нередко выхаживает более 500 тыс. км.

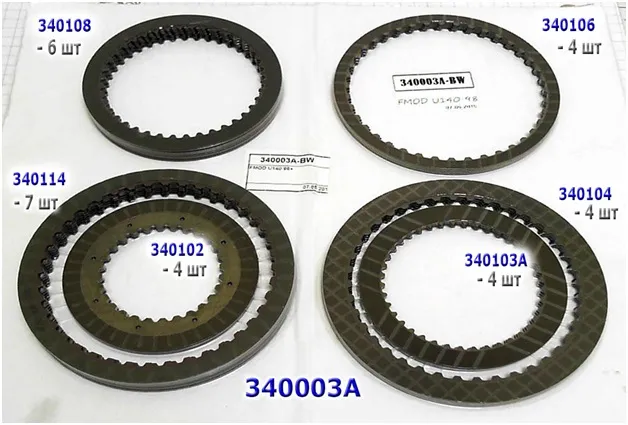

Комплект фрикционов

С механической частью АКПП U140- U241 редко встречаются проблемы при пробеге до миллиона км. Все же при агрессивном стиле вождения повреждения может получить планетарный ряд, когда на одометре 350-400 тыс. км. От придельных нагрузок часто разбиваются оси шестерен-сателлитов. Это приводит к уменьшению пятна контакта шестеренок узла, что существенно ускоряет разрушение зубьев. Наиболее данный процесс ускоряется при масляном голодании из-за загрязнения смазки.

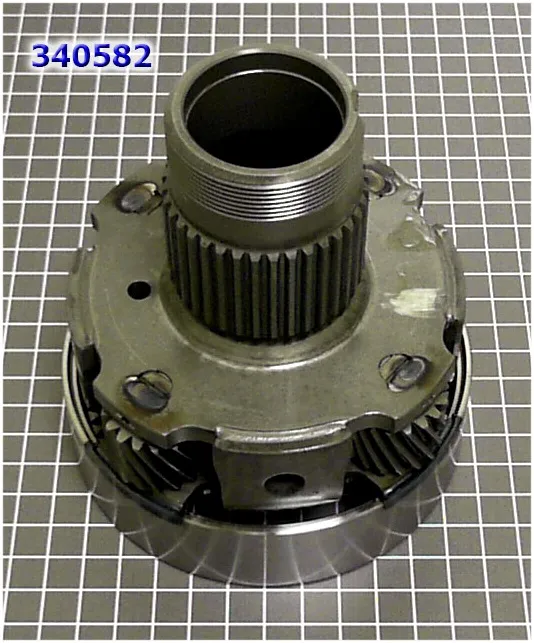

Планетарный ряд

При начале разрушения планетарного ряда крайне важно своевременно произвести ремонт. В противном случае крупные абразивные крошки попадут в насос и начнут повреждать его и прочие детали и узлы АКПП. В запущенных случаях повреждение получает ступица под фрикционы. Задняя крышка АКПП U140 и U241 изготавливается из мягкого алюминиевого сплава, который плохо противостоит боковым нагрузкам. Клинящее тефлоновое кольцо разбивает заднюю крышку. Наиболее часто это происходит при спортивной езде. После этого падает давление масла, из-за чего фрикционы начинают проскальзывать и подгорать. Для длительного решения проблем рекомендуется вместо разрушенной штатной задней крышки устанавливать модернизированную, усиленную запчасть.

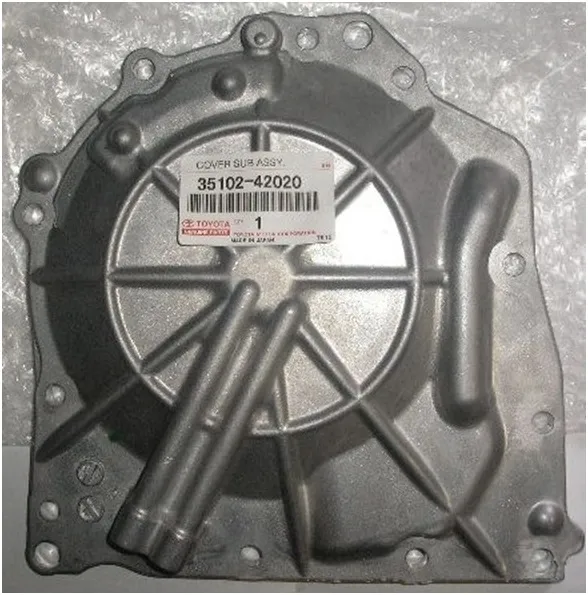

Задняя крышка

Электронные блоки управления АКПП первых лет выпуска имеют проблему плохой пропайки контактов. Неприятности появляются при пробеге 80-120 тыс. км. В коробке наблюдаются скачки давления масла, что крайне негативно влияет на фрикционы и прочие узлы детали.

Электронный блок управления АКПП

Замена втулки насоса может потребоваться при пробеге 130-150 тыс. км. Причиной этого является длительная эксплуатация с загрязненным маслом. Также повышенный износ втулки может быть вызван недостаточным объемом смазки в узле. Более редкой причиной необходимости замены втулки насоса является наличие повреждений в планетарном ряду.

Течи масла появляются, когда пробег переваливает за 200 тыс. км. В таком случае требуется переборка коробки с заменой сальников и прокладок. Соленоиды являются слабым местом коробок U660E и U760E. Они забиваются продуктами износа гидротрансформатора при пробеге 150-200 тыс. км. Избавиться от данной проблемы можно лишь максимально сократив интервалы замены смазки.

Подшипники U660E выходят из строя при пробеге в 120-200 тыс. км. Если же коробку сильно нагружать при непрогретом состоянии, то вой из КПП начнется при 60 тыс. км.

Обзор неисправностей МКПП

МКПП Toyota RAV4 редко преподносит неисправности при пробеге до 350 тыс. км. Механически все узлы и детали обладают хорошим запасом прочности.

Основной проблемой МКПП является утечка масла. Она может появиться при пробеге 80-150 тыс. км. Для устранения неприятности потребуется замена сальников.

Надежность вариатора и его срок службы

Вариатор чувствителен к маслу. Необходимо не только строго соблюдать интервалы его замены, но и приобретать исключительно оригинальную трансмиссионную жидкость.

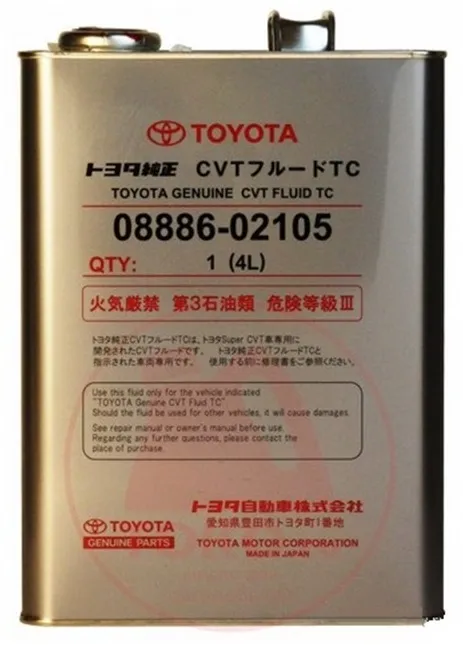

Фирменное масло для вариатора

Каждую замену смазки важно сопровождать установкой нового фильтрующего элемента. В противном случае возможно падение давления трансмиссионной жидкости и повышенный износ узлов и деталей.

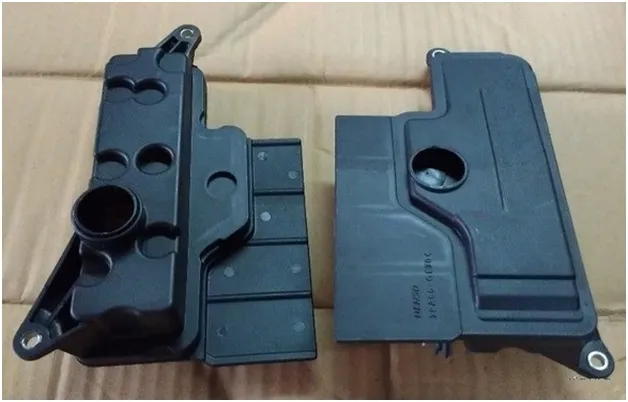

Фильтр вариатора

При активном стиле езды подшипники валов шкивов выходят из строя на 60-80 тыс. км. Если их не заменить, то износ конусов происходит в ускоренном темпе.

Обзор целесообразности проведения ремонта

Применяемые на Тойота РАВ 4 коробки очень популярны. Распространенность трансмиссий привела к снижению стоимости запчастей. Поэтому ремонт практически всегда выгоден. Приобретение новой или контрактной коробки оправдано лишь в случае существенного повреждения родного узла.

Таблица — Ориентировочные цены на новые и поддержанные КПП

Тип трансмиссииСтоимость нового узла, тыс. рубльКонтрактная КПП, тыс. рубль
АКППот 22040-95
МКППот 10014-35
Вариаторот 25050-100

Отзывы владельцев Toyota RAV4 о различных КПП

Сергей Огородов
У меня авто с АКПП. Комфортное, динамичное, но расход великоват. В зимнее время нередко Toyota RAV4 потребляет до 15 литров при городской эксплуатации. Несмотря на это, я считаю машину с автоматической коробкой перемены передач оптимальным выбором.

Максим Судак.
На Тойота РАВ 4 иногда съезжаю на бездорожье, поэтому брал авто с МКПП. Во время одной из поездок получил удар со стороны днища. Теперь коробка начала «сопливить». Похоже металл слишком тонкий и мягкий. При городской эксплуатации машина чувствует себя гораздо лучше, чем на бездорожье.

Михаил Мошка.
Езда с вариатором слегка необычна. Привыкал около месяца. В целом автомобилем доволен. Разгоны очень плавные и мягкие. Машиной периодически пользуется жена и она тоже положительно отзывается о вариаторе. Следующее авто планирую брать также с бесступенчатой трансмиссией. Считаю, что все рассказы о ее низкой надежности являются мифом.

Назар Ишутин.
В АКПП менял масло всегда вовремя. При пробеге 223 тыс. км появились толчки и масло запахло горелым. Поменяли фрикционы и все наладилось. Езжу преимущественно в умеренном режиме, но иногда по настроению люблю втопить педаль в пол.

Евгений Кривошапкин.
Купил автомобиль Тойота РАВ 4 с механической коробкой перемены передач. Считаю это правильным выбором, так как только МКПП дает полный контроль над машиной. Езда очень динамичная. пробег уже перевалил за 260 тыс. км, а от коробки совершенно нет проблем.
