Снятие и чистка дросселя Renault Logan: как снять, почистить и адаптировать

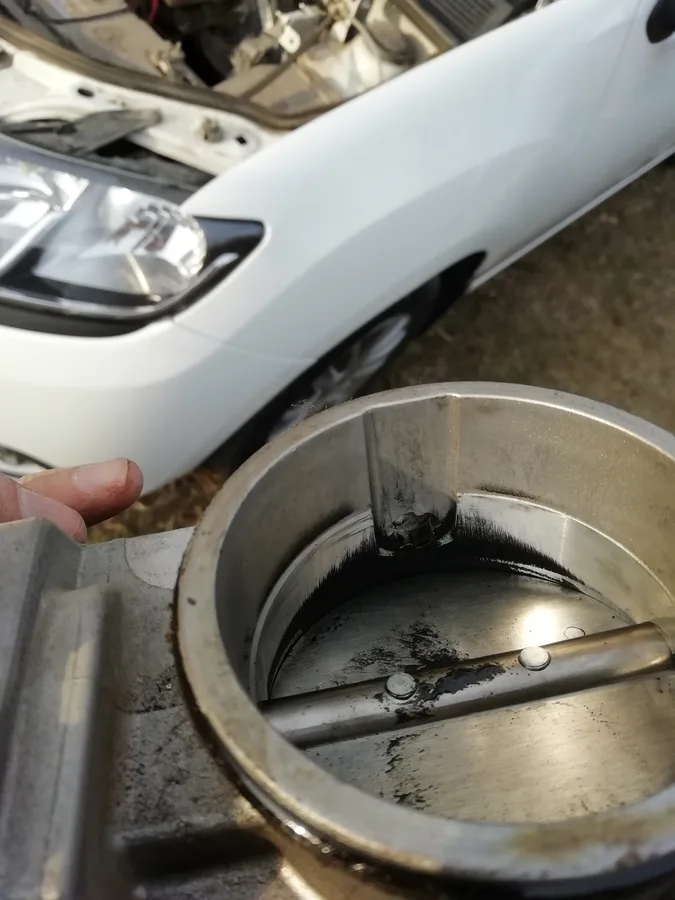

Чистить дроссель на Логане начинают, когда плавают или зависают обороты холостого хода. На заслонке и стенках корпуса копится нагар из системы вентиляции картера. У владельцев чистка дросселя и регулятора холостого хода часто возвращала ровные обороты — помогает не всегда, но с неё стоит начать: это дёшево и быстро.
Важно, какой дроссель у вас стоит. На 8-клапанном Логане 1 он механический, на тросике, с отдельным регулятором холостого хода. На Логане 2 с мотором 82 л. с. — электронный, и после чистки ему нужна адаптация.

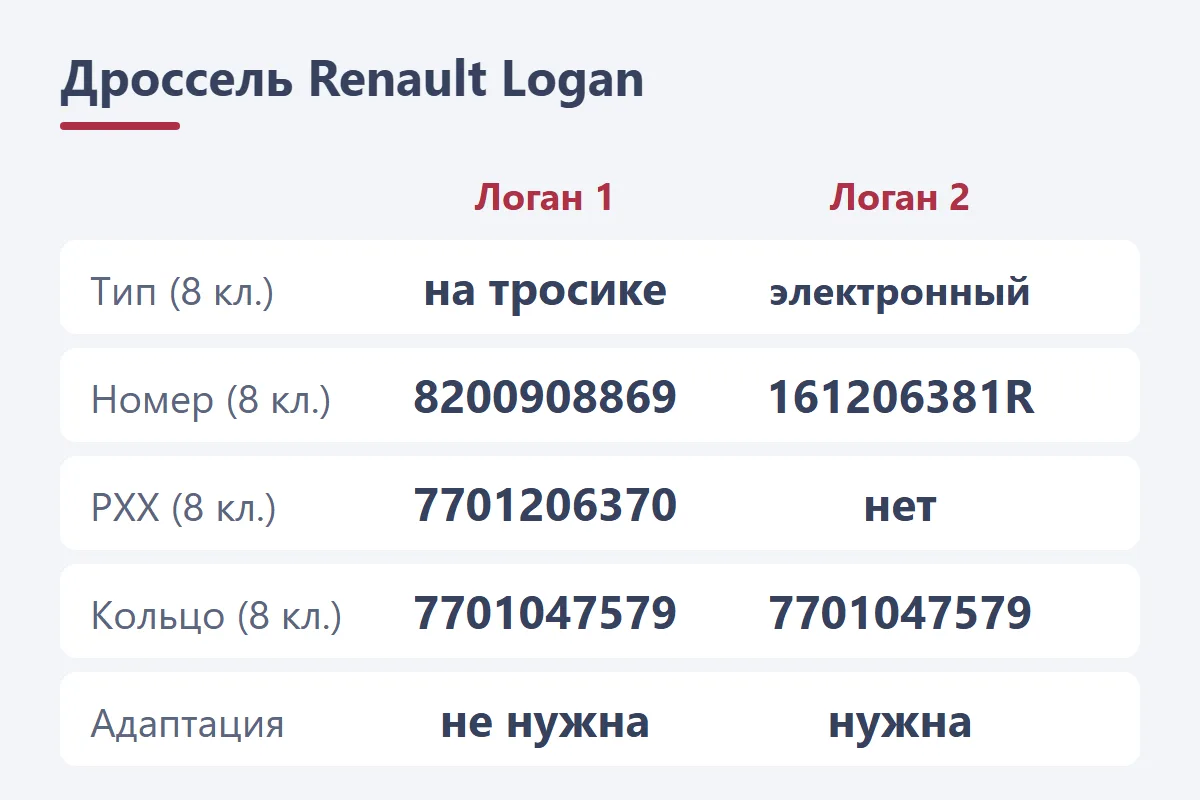

Какой дроссель на вашем Логане
| Мотор | Дроссель | Регулятор холостого хода | Уплотнение |
|---|---|---|---|
| Логан 1, 1,4 и 1,6 8 кл. | механический, на тросике, 8200908869 | отдельный, 7701206370 | 7701047579 |
| Логан 1, 1,6 16 кл. K4M | — | отдельный, 8200299241 | кольца 8200068566 и 8200068583 |
| Логан 2, 82 л. с. (K7M) | электронный, 161206381R | отдельного нет | 7701047579 |
| Логан 2, 102 л. с. (K4M) | — | — | кольца 8200068566 и 8200068583 |
| Логан 2, 113 л. с. (H4M) | — | — | 161757436R |
Уплотнения дросселя стоит купить заранее: книга «Третий Рим» велит менять потрескавшиеся и надорванные кольца, а подсос воздуха через старое кольцо даёт те же плавающие обороты. На K4M колец два — тонкое со стороны коллектора и толстое со стороны воздуховода. Все варианты — на страницах подбора Логана 1 и Логана 2.
Как снять дроссель с 8-клапанного мотора
Нужны ключ на 8 и плоская отвёртка, около получаса. Порядок — по книге «Третий Рим» для Логана 2 с мотором K7M:
- Снимите провод с «минуса» аккумулятора.
- Снимите корпус воздушного фильтра.
- Отожмите фиксатор и отсоедините колодку проводов от дроссельного узла.
- Выверните четыре болта крепления и снимите дроссельный узел.
- Снимите с фланца впускной трубы уплотнительное кольцо и осмотрите его: потрескавшееся или надорванное — замените.
На 16-клапанном K4M понадобятся ещё Torx T25 и головка Torx E8: снимают корпус фильтра, отсоединяют колодку проводов и шланг продувки адсорбера, выворачивают два болта и снимают узел.
Винты, которыми заслонка прикреплена к оси, не выкручивайте. Положение заслонки выставлено на заводе, а плохо завёрнутый винт может выпасть в цилиндр и вывести мотор из строя.
Как почистить
- Побрызгайте очистителем карбюратора на заслонку и стенки корпуса с обеих сторон и дайте нагару размокнуть.
- Сотрите нагар мягкой тканью или кисточкой. Не лейте очиститель в разъём.
- На Логане 1 почистите тем же очистителем регулятор холостого хода — владельцы чистят его, не разбирая.
- Дайте очистителю испариться и поставьте дроссель на место на новых или исправных кольцах.
Адаптация после чистки
Механический дроссель Логана 1 адаптировать не нужно. Электронный дроссель Логана 2 после чистки и тем более после замены нужно «обучить» — каталог Pierburg прямо пишет, что блок управления надо адаптировать. Владельцы делают это сканером через PyRen, PyClip или Car Scanner. Заводской процедуры без сканера в документах мы не нашли.
Если заслонка сильно изношена, адаптация после чистки может не пройти — сканер покажет ошибку выхода за диапазон. Тогда дроссель меняют: оригинал для 82 л. с. — 161206381R, аналоги Pierburg 7.03703.64.0, Meat&Doria 89268, Topran 702 543.
Опыт владельцев
Если электронный дроссель, то да, если тросик, то никаких адаптаций не надо.
Нужна. А самое интересное, если износ большой, то после чистки адаптация может не пройти. Будет писать что-то вроде «выход за пределы диапазона». Сразу новая заслонка. Это из практики.
Почистил заслонку и регулятор холостого хода — обороты стабильные.
Вопросы и ответы
Нужна ли адаптация после чистки дросселя на Логане?
На механическом дросселе Логана 1 — нет. На электронном дросселе Логана 2 — да, её делают сканером.
Чистка не помогла, обороты плавают — что дальше?
Владельцы дальше проверяют уплотнительные кольца дросселя на подсос воздуха, разъём датчика положения заслонки и регулятор холостого хода на Логане 1.
Какие кольца нужны для дросселя на Логане?
На 8 клапанов — 7701047579, на 16 клапанов K4M — два кольца, 8200068566 и 8200068583, на 113 л. с. — 161757436R.
Главное перед покупкой
Купите баллон очистителя карбюратора и уплотнения своего мотора — менять их при каждом снятии дешевле, чем потом искать подсос воздуха.
На Логане 2 заранее найдите, кто сделает адаптацию сканером, а если она не проходит — подбирайте новый дроссель по номеру 161206381R.
